環氧玻璃鱗片涂料缺點 環氧玻璃鱗片涂料配方 環氧玻璃鱗片涂料施工方案

產品說明：型號ST-H04-108，森塔環氧玻璃鱗片漆由環氧樹脂、玻璃鱗片、顏料、固化劑、助劑和稀釋劑等組成。用于鋼鐵物件和

水泥、混凝土作面漆或中間層，具有優異的耐水和耐化學品滲透，高附著力和機械強度、既具有理想的防腐蝕性，又有一定的裝飾性。

主要特性：

環氧玻璃鱗片漆具有 的屏蔽性，極大的降低了腐蝕介質的腐蝕進程；附著力優異，對基材粘附性牢固，漆膜不脫落；施工性好，漆膜涂裝工藝方法多樣，底漆，面漆配套使用。

主要用途：

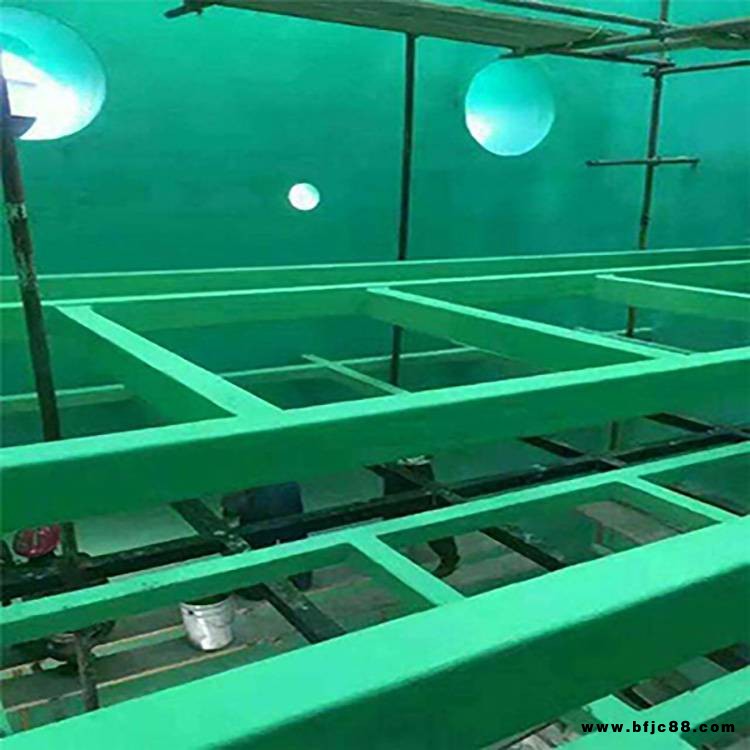

環氧玻璃鱗片漆主要應用于污水池、脫硫塔、煙囪內壁、儲罐，容器內壁的防腐涂裝，附著力強，屏蔽防腐性優異，阻隔溶劑，酸堿對基材的腐蝕，延長設施的使用壽命。

施工工藝：

（1）表面處理

被涂的金屬表面，必須徹底清除油污，氧化皮，鐵銹，舊涂層等，可采取拋丸或噴砂方法，達瑞典除銹標準sa2.5級，粗糙度達30-70μm；也可采用手工除銹方法，達瑞典除銹標準ST3級，粗糙度達30-70μm。

（2）油漆涂裝

環氧玻璃鱗片漆使用混合時需要加入專用固化劑和稀釋劑，充分攪拌均勻并靜置熟化；優選涂裝底漆然后涂裝面漆，推薦采用高壓無氣噴涂，對儲罐內壁防腐要求漆膜整體厚度在300μm以上。

（3）注意事項

雙組份涂料應在4-6小時內用完，避免涂料膠化無法使用；環氧玻璃鱗片漆涂裝間隔超過7天，覆涂面漆前應做拉毛處理；大風雨雪天氣，空氣濕度大于85%環境下不可施工；被涂基材溫度需要大于露點3℃，避免表面結露。

技術參數：

漆膜顏色及外觀：各色，漆膜平整

粘度(涂-4)s：不小于50

細度，μm：不大于50

固體成分含量:65%

耐沖擊強度，kg、cm：不小于40

耐鹽水性(3天)：不起泡、不生銹

耐汽油性：24h，不起泡，不起皺，不失光

耐 侯 性：人工加速老化：1000h；

硬度（擺桿）：不小于0.6

干膜厚度：150微米（干膜）

儲存年限：1年

附 著 力：≤1（劃格法，級）

適用底材：鋼材、水泥

涂裝參考：

涂裝方法： 無氣噴涂、空氣噴涂、輥涂、刷涂

配 比：漆料︰固化劑=20︰4(重量)

熟化時間：30分鐘

適 用 期(25℃)：8小時

理論用量：8—10平方米/Kg/道 (干膜厚度30μm)

復涂間隔時間(25℃)：24h以上

施工條件：施工溫度5—38℃，空氣相對濕度小于75%

包裝規格：20kg/桶

儲存運輸：存放于陰涼、干燥、通風處。應遠離火源。防水、防漏、防高溫, 包裝未開啟情況下，漆料儲存期一年、固化劑6個月。超過儲存期，如按標準檢測符合要求仍可使用。

注意事項：

1.使用前，應先把漆攪拌均勻后按比例配好漆，攪勻。配漆和涂裝過程中，嚴禁與水、酸、堿、醇、油、胺等接觸。配漆后固化劑

包裝桶必須蓋嚴，以免膠結造成損失。施工所用工具必須保證干燥清潔，采用有氣噴涂時，所用壓縮空氣一定要干燥、清潔。

2.施工應選擇晴好天氣，避免在風沙、雨雪天氣條件下施工。

3、采取有效措施，防止皮膚和眼睛與涂料直接接觸(如使用工作服,手套,護目鏡,面罩及涂防護油等)。若皮膚不慎與產品相接觸,

請用清水及肥皂或適當的工業清潔劑徹底清洗；若眼睛受到污染,請即刻用清水沖洗至少10分鐘,并立即就醫。

配套用漆：環氧富鋅底漆、環氧底漆、環氧云鐵中間漆
