如今無論是住宅還是商業建筑，都需要安裝抗震支架，否則建筑工程竣工驗收無法通過。這是因為國家已經強制要求安裝抗震支架并已多次 政策。傳統支架只能承受豎向荷載，發生地震時側向擺動過大，極易破壞臨近設施，造成建筑機電工程系統遭受損壞，加大后期維護難度。
而抗震支吊架在安裝形式上使用了三角形的穩定性原理，把地震時的縱向力和橫向力進行綜合承載，改變管線系統動力特性由柔變剛，不僅能使設備、管道更牢固，減少因地震引起的次生災害，而且抗震支吊架從受力方向上分為縱向、側向支吊架，縱、側向支吊架。當建筑物遭遇到設防烈度的地震時，通過抗震支吊架將管道及設備產生的地震作用力傳到結構體上，以達到小震不損、中震可修、大震不倒的效果。
01抗震支架安裝尺寸和型式說明
抗震支架通常具有很高的強度，但是要和結構主體進行可靠連才能起到良好的效果，所以在安裝時 先要根據被承托物的設計標高來確定支架位置線，然后根據設計好的間距來確認具體位置，確定好后再進行安裝。需要進行焊接處理時，焊縫要飽滿并且沒有夾渣現象，除埋入基層中的部分外還要注意及時使用刷防銹漆做好防護處理。如果需要安裝在柱子上面，那么應該注意采用預埋埋鋼板接法或預埋螺栓法等施工方法，確保抗震支架能夠牢固的安裝在柱子上面。準備安裝的尺寸和型式要和現場實際情況相符，支架上孔眼注意要采用鉆床進行開孔，而不要使用電或 焊進行開孔。上孔眼的孔徑要注意比所穿螺栓的直徑大一二毫米為宜，如果抗震支架上有飛邊毛刺還要及時將其打磨掉，并將端頭進行倒角處理。02綜合支架的布置原則1）大管優先。由于大截面、大直徑的管道，如空調通風管道、 水管道、冷卻水管道、 煙管道等占據的空間較大。在平面圖中先作布置。
2）強弱電分設。由于弱電線路如電信、有線電視、計算機網絡和其它建筑智能線路易受強電線路電磁場的干擾，因此強電線路與弱電線路不應敷設在同一個電纜槽內。
3）有壓讓無壓。指有壓管道和無壓管道。無壓管道，如生活污水、糞便污水 水管、雨 水管、冷凝水 水管等都是靠重力 水，因此，水平管段必須保持一定的坡度，是順利 水的必要和充分條件。所以在與有壓管道交叉時，有壓管道應避讓。
4）電 避熱避水。在熱水管道、蒸汽管道的上方及水管的垂直下方不宜布置電 線路。
實際項目中，基于綜合支吊架的設計要求，其施工技術的關鍵是熟悉各專業管線的特性，以施工規范、驗收標準及操作規程為依據，同時考慮便于操作、維修，在確保不影響各專業工程質量、功能的情況下做到 布合理，整齊美觀。03完工的抗震支吊架，該如何驗收？
一項工程完成之后，驗收是后續工作中 為關鍵的一步，而建筑物內部的抗震支吊架的檢查也是很重要的。
如果抗震支吊架沒有安裝位，對建筑物內部的管道穩定性會有很大的影響，可在進行驗收時，我們應該怎么做呢? 先我們要知道，這些支吊架的安裝都是提前設計好的，在安裝前肯定都會事先畫好施工圖，所以我們要干的 件事情，就是去現場對比，已安裝的支吊架位置是否和施工圖上的一致。其次就是檢測抗震支吊架是否固定牢固，如果安裝的數量不是很多的話， 好挨個檢查一遍，如果量比較大，那就隨機檢查。在檢查的時候可以通過用手來搖晃來進行檢測，如果沒有固定還，會有明顯的晃動感。 后再檢查一下產品的型號是否是自己指定的，把這些事情干完之后，基本就能完成驗收了。

--------來了不少新朋友，歡迎大家！
固穩易工主要分享規范解讀、管理經驗、踩盤巡盤、地產運營等等。詼諧幽默的文字講透復雜的現場，努力成為技術流。
今天下地下室的時候觀察了一下車庫的抗震支架，有點意思。
這個是雙向抗震支架。縱向和橫向都有支撐。
這個是縱向抗震支架，斜支撐沿著橋架的縱向設置。
圖上的這個是橫向的抗震支架，斜支撐與管子的方向垂直。
關于抗震支架的設置，有相關規范要求，具體的規范是：《建筑機電工程抗震設計規范GB50981-2014》
規范明確了抗震設防烈度大于6度及以上就需要貫徹落實這個規范要求。
對于抗震支架的設置，在8.3條明確了以下標準：
1、每段水平管道應在兩端設置側向抗震支吊架；2、每段水平管道應至少設置一個縱向抗震支吊架。
然后，正常情況下，抗震支架的間距應滿足以下標準：
根據管道類別的不同，抗震支架的 允許間距也不同，一般情況下是6米-12米，部分縱向的滿足24米即可，縱向支架的允許間距大于側向支架的允許間距。
各位可以觀察一下各自車庫里的抗震支架間距，這種東西也沒法隱蔽，怎么滴都看得到的，地產開發商必須給我改，不改還不行...
有意思啊有意思。
--------1概述
1.1抗震支架系統適用于建筑內部附屬機電設備如給水 水系統、建筑電 系統、煙火檢測和消防系統、燃 管道系統、通風與空調工程系統、照明系統和應急電源、通訊設備、建筑智能化系統的抗震要求。
1.2抗震支架實施流程：招標→深化設計→設計單位復核→機電設計院出正式施工藍圖→抗震支架供應商工廠加工→現場調整與施工；
1.3采用抗震支架的明顯優勢是：
①可找到 的專業產品供應商；
②抗震支架系統設計是根據設防烈度、建筑使用功能、建筑高度、結構類型、變形特征、附屬設備所處位置和運行要求等按相關標準經綜合分析后定點定位定材設計、科學合理；
③材料及附件嚴格采用符合國標要求的產品、并通過專業的防腐工藝加工，比較安全、可靠。
1.4考慮到項目品質要求，抗震支架主要部件表面需采用鈍化鍍鋅或熱浸鋅處理。
1.5主要施工依據包括但不限于以下：
1.5.1《建筑機電工程抗震設計規范》（GB50981-2014）
1.5.2《建筑機電設備抗震支架通用技術條件》
1.5.3《管道支吊架標準》(GB/T17116)
1.5.4《建筑電 工程施工質量驗收規范》（GB50303-2005）；
1.5.5《建筑給水 水及采暖施工質量驗收規范》GB500242-2002；
1.5.6《混凝土結構設計規范》（GB50010-2011）；
1.5.7《鋼結構設計規范》（GB50017-2003）；
1.5.8《室內管道支架及吊架》03S402；
1.5.9《風管支吊架》08K132；
1.5.10《電纜橋架安裝》04D701；??
1.5.11正式施工藍圖及經批準的設計變更單。
1.5.12抗震支架系統綜合信息表
2抗震支架部分的施工技術要求
抗震支架的實施，應力求科學、安全、可靠、經濟、合理。
2.1 建筑機電設備抗震支架施工組織說明
2.1.1 由綜合機電施工單位組織業主、監理、總包等單位共同進行建筑機電設備抗震支架的品牌比選確認工作,共同確定建筑機電設備抗震支架供應商，但 終決策權屬建設方；
2.1.2 由抗震支架廠家負責組織機電設備抗震支架的深化設計和施工組織等工作。
2.1.3 抗震支架深化設計圖紙必須經機電設計單位復核確認、并統一由設計院出正式施工藍圖。
2.2材料要求
2.2.1本支撐系統主要材料為Q235，材料力學性能等應滿足《碳素結構鋼（GB/T700-2006）》標準要求。
2.2.2五金產品表面鈍化鍍鋅處理，鍍鋅層厚應該不低于8UM。
2.2.3五金產品表面熱浸鍍鋅處理，鋅層厚度應符合《GB/T13912-2002金屬覆蓋層鋼鐵制件熱浸鍍鋅層技術要求及實驗方法》要求，平均膜厚50UM。
2.2.4五金產品表面電鍍白鋅處理，膜厚應該符合《GBT 9799-2011 金屬及其他無機覆蓋層 鋼鐵上經過處理的鋅電鍍層》要求，厚度不低于5UM。
2.2.5本系統剛性連接主要為C型槽鋼，驗收標準按（GB/T2518-2004連續熱鍍鋅鋼板和鋼帶）和《03402室內管道支架及吊架--彎腳槽鋼尺寸和力學特性表》要求。
2.2.6 C型槽鋼內卷邊緣和相關配件都須帶有連續齒牙，齒牙深度不低于0.9mm。
2.2.8螺栓保證載荷須滿足GB/T3098.1-2000、螺母保證載荷須滿足GB/T3098.2-2000等要求，性能等級須按照設計要求進行。
2.2.10所有配件之間通過螺栓、螺母鎖緊連接，嚴禁任何以摩擦力來承擔受力的連接方式，連接槽鋼和槽鋼連接件之間的彈簧螺母須帶有齒，以防止滑脫松動，保證系統安全。
2.2.11抗震支架系統安裝完成后，應具有安全的抗震、抗沖擊、抗滑移性能。同時為保持抗震支架的 對安全，關鍵連接配件不允許使用跟槽鋼鋸齒模數不匹配的彈簧螺母。
2.3抗震支架深化設計說明
2.3.1在確認抗震支吊架供應商后，由抗震支吊架供應商在設計院提供的綜合管線的基礎上進行抗震支吊架深化設計，并提供由專業軟件校核的成品支架系統信息表，其內容包括系統各個節點的荷載計算及槽鋼，吊桿、錨栓及連接裝置的材料選型，校核承載力和撓度。
2.3.2應提供深化設計后詳細的支架布局圖、支架節點詳圖，以便施工的開展和后期驗收的開展。
2.3.3 基于深化設計，應提供支吊架材料清單、供貨計劃及技術服務計劃，以保證施工的順利銜接。
2.3.4風管荷載取值依據國家標準圖集《金屬、非金屬風管支吊架》08K132；水管自重取值標準依據國家標準圖集《室內管道支架及吊架》03S402；電纜荷載取值依據國家標準圖集04D701《電纜橋架安裝》等。管線設計承載力安全系數為1.35，多種管線綜合支架應綜合滿足上述標準要求。
2.3.5型材由配件經過槽鋼鎖扣進行連接；斜撐通過專屬設計的抗震連接座、可調式鉸鏈與槽鋼、吊桿、管夾等連接；需要安裝在槽鋼上的配件通過帶有槽鋼螺母的扣件與配件緊密安裝。
2.3.6抗震支架系統的固定點：
2.3.6.1 固定于鋼柱及鋼梁上的支架，不允許進行焊接和鉆孔，采用抗震專屬的夾具進行連接設計；
2.3.6.2 固定于樓板或者梁柱等建筑結構體上的支架，應采用拉拔強度和剪切強度都符合抗震荷載要求的錨栓，且安裝有效埋深必須滿足要求；
2.3.7 抗震支架系統剛性及柔性支架：
2.3.7.1 所有的抗震支架設計，應遵循國家相關規范要求；
2.3.7.2 抗震支架必須做綜合的設計方案和詳細的節點詳圖，并提供相應的計算書；
2.3.7.3 在建筑混泥土結構或者鋼結構上安裝使用剛性支架，需滿足斜撐長細比L/r小于200，且各抗震支架配件均須滿足抗震需求。在斜撐長細比L/r大于200或者斜撐安裝空間受限的情況下建議采用柔性支架，柔性支架的斜撐及連接裝置均采用抗震專屬設計的鋼索和連接件。
2.3.8若室內空間跨度較大，室內管道較多，需要增設鋼結構輔助梁，屋面上原設計未考慮管道及風管的下掛荷載，亦需增設鋼結構輔助梁，所有輔助鋼結構應與原結構設計進行溝通，由專業的鋼結構公司進行深化設計。
2.3.8 在滿足規范要求的前提下，要盡量壓縮普通支架占用空間，以確保機電管線整體的美觀與少占用空間。
2.4抗震支架系統施工說明
2.4.1 所有抗震支架裝配施工須按照設計院確認的圖紙施工，管道支架應與暖通、給 水、強電、弱電、建筑、結構等專業密切配合施工；
2.4.2 主材型鋼標準長度為6.0米，施工單位可根據需求用機械方式自由剪裁，切口要清理毛刺，系統拼裝時，鎖緊扭力為40N·m；
2.4.3 為確保抗震支架的安全，可靠性。抗震支架的安裝須由抗震支架供應商組織施工；
2.4.4安裝抗震支架的錨栓只可固定在剪力墻，梁或鋼結構梁，承重柱上。不可安裝在磚，板等非建筑主體結構上。但必須符合結構安全要求與遵循結構專業技術人員的施工技術指導。
2.4.5 拼裝好的支架若有外露的切口，須用專用的塑膠保護端蓋或?qū)Ｓ缅冧\防腐漆加以封護；
2.5抗震支架系統施工步驟
2.5.1準備工作
1）施工前各施工人員熟悉掌握施工圖紙及現場施工布置情況。
2）認真做好施工各環節的測量、檢驗記錄的準備工作。
2.5.2成品槽鋼存放及切割要求
1）槽鋼運輸?shù)綀龊螅M量存放于室內
2）存放于室內時，需墊置防水薄膜，薄膜上放干燥木條，槽鋼布置其上。
3）嚴禁在堆放的槽鋼上踩踏
4）切割結束時應及時清除吸附槽鋼表面和內側的鐵屑毛刺，并打磨切割產生的毛刺。
2.5.3安裝步驟
1）安裝點定位及錨栓的安裝
??對管道上的安裝點進行定位，通過計算測量對各個螺栓的安裝點進行精確定位并標記，誤差不得大于2mm。
??鉆孔，對需要安裝錨栓的點位確定錨栓安裝深度后進行鉆孔。???孔位清理：用清孔工具（ 筒、毛刷）清除孔內灰塵，為達到效果，應進行兩刷兩吹。?
??安裝錨栓：將膨脹錨栓打入規定的深度值。?
注：安裝抗震支架的錨栓只可固定在剪力墻，梁或鋼結構梁，承重柱上。不可安裝在磚，板等非建筑主體結構上。?2.5.4管道支架安裝?
1）單管支架安裝步驟
??先確定管夾安裝位置，并安裝好吊桿套件（包括加勁裝置數量及安裝位置）。?
??對照節點信息表，確定安裝斜撐角度，并安裝好斜撐套件。上圖為單管側撐
上圖為單管縱撐?
水管側向及縱向支撐抗震吊架詳圖

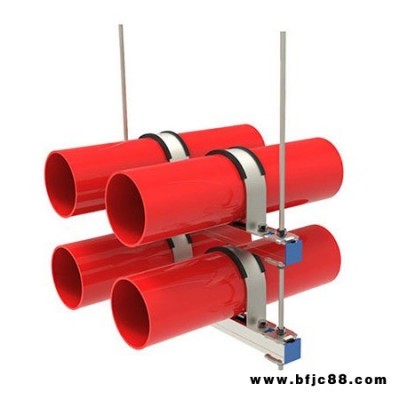

2）組合門型支架安裝步驟
注：上圖中加勁裝置之間的間距L不是固定的，它根據吊桿的尺寸和側撐布置形式的變化而變化。
??根吊桿時采用 ，2根吊桿時采用50%，2根吊桿一個側撐時采用75%?
3）風管的門型支架安裝形式?
4）電纜橋架的門型支架安裝形式?
2.6抗震支吊架系統應具備以下權威機構認證報告及資料，以確保使用安全：
2.6.1 支架系統應具備抗沖擊荷載測試報告，以確保特殊荷載下的安全保證；
2.6.2 管束系統應具備耐火等級測試報告，以確保在發生火災情況下具有一定的防火時效；
2.6.3 擁有中國 檢測機關出具的的力學測試報告；
2.6.4 所有連接件提供相應的承載力學測試報告；
2.6.5 提供完整的《抗震支架安裝技術手冊》、《抗震支架系統荷載計算書》、《成品支架現場安裝指導手冊》等一整套資料，保證產品的安全和提供優質服務。? ? ? ??廣東固穩～中國機電抗震行業 者！《綜合管廊管線支架技術規程》參編單位《建筑電 設備抗震設計與安裝》參編單位《建筑給水 水設計手冊》第三版參編單位《地鐵工程抗震支吊架設計與安裝》參編單位--------
