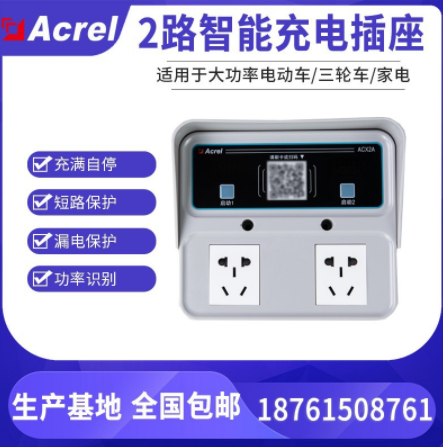

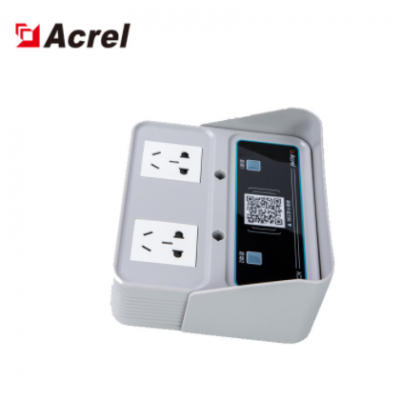

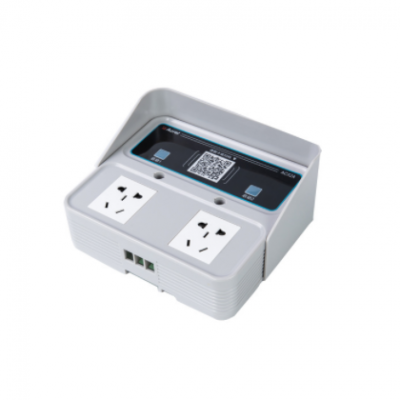

安科瑞ACX2A-YHN智能掃碼電瓶車三輪車充電插座出租房商用2路充電

1 產品簡介

      雙路智能充電插座是新一代智能充電設備，具有交流輸出電源遠程通斷控制、充電安全控制、電度計量、按時計費功能于一體的交流供電裝置，該裝置體積靈巧，安裝便捷，單路充電功率可達2.2kW，不僅支持普通二輪車、三輪車、老年代步車充電，更可拓展應用于洗衣機、壁掛空調等大功率電器，秒變收費模式的同時提升電器使用的安全性。具備靈活支付、充滿自停、過載保護等功能，支付方式可選擇刷卡、掃碼使用，是一款具有廣闊應用場景的優質大功率充電設備。

2 型號說明

3 外形尺寸

4 功能描述

4.1 支持路數

雙路智能充電插座最多可外接 2 路充電設備，單路最大充電功率可達 2.2kW。

4.2 支付功能

雙路智能充電插座可支持刷卡、掃碼兩種付費充電模式，具體設備支付功能以訂貨要求為準。掃碼充電功能需與云平臺聯網后使用。

4.3 語音功能

雙路智能充電插座具備語音播報功能。

4.4 充電模式

雙路智能充電插座可以按時間或電量充電，充電模式可以在設置操作中更改。同時可以設定 1 元對應的充電時間或充電電量。出廠默認為時間充電，對應時間為 1 元 240 分鐘。

4.5 功率識別

雙路智能充電插座具備檢測大功率負載功能，可以設定功率報警值，達到報警值時會斷開對應充電回路。出廠默認設定 2200W。

4.6 多次刷卡掃碼

雙路智能充電插座可具備多次刷卡或掃碼，再按鍵充電的功能，充電時間將自動累加。出廠默認設定 1 次，即刷卡或掃碼 1 次按鍵后，才能再次刷卡或掃碼。

4.7 免費充電設置

雙路智能充電插座免費充電功能，針對某些特殊場合使用。出廠默認該功能關閉。

4.8 故障回路識別

雙路智能充電插座可判斷繼電器故障或計量故障導致的故障回路，并顯示該回路故障信息：ER3 表示插座未接負載，ER4 表示功率過載，ER6 表示箱體內部溫度過高。

4.9 斷電記憶

當出現電網停電時，來電恢復后可繼續使用剩余的時間充電。

4.10 空載保護

用戶拔掉充電器或充電器插頭未插緊，若還有剩余時間或電量，則會發出報警，同時在已設定的一定時間內關閉該回路供電。

4.11 充滿自停

雙路智能充電插座用于電瓶車充電時，當電瓶車充滿電量后，若還有剩余時間或電量，則會發出報警，同時在已設定的一定時間內關閉該回路供電。

5 技術參數

6 安裝方法

（1）設備背面接線端子定義如下圖所示，若訂購的設備配有4G功能，請在安裝設備前打開設備背面的后蓋，安裝SIM卡。

（2）設備安裝位置距離地面約為80CM高，用記號筆把設備的2個固定孔畫好，固定孔間距為6cm，如下圖所示。
