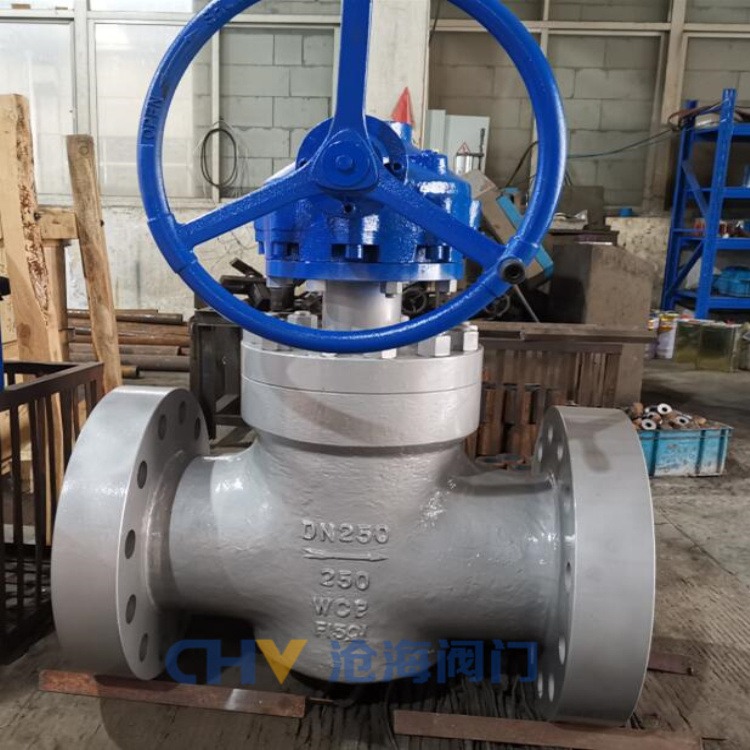

| 品牌 : | 滄海閥門 | 型號 : | JHT946Y-2500LB |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 公稱通徑 : | DN50 | 適用介質 : | 水 |
| 壓力環境 : | 高壓 | 工作溫度 : | 常溫 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 配件 | 形態 : | 旋轉式 |
| 類型(通道位置) : | 直通式 | 標準 : | 國標 |
一、JHT946Y-2500LB防爆電動節流截止調節閥工作原理
閥瓣通過閥桿壓板和閥桿連接，該閥為節流、截止。順時針方向旋轉手柄，閥桿向下移動，推動閥瓣向下移動，逐步地縮小閥座與閥瓣上的開口通道面積，以此達到減少流體流量和節流降壓的目的。逆時針方向旋轉手柄時則相反。
閥瓣中心處和閥桿頭部開有通孔，使閥瓣下腔高壓液體通過通孔進入閥瓣上腔，起到閥瓣上、下腔壓力自平衡作用，便于減少開關力矩，使開關輕便、靈活。
該閥也可作閉路裝置，順時針方向旋轉手柄即為關閉，逆時針轉時則為開啟。
二、JHT946Y-2500LB防爆電動節流截止調節閥適用范圍
該產品適用于公稱壓力PN<35.0MPa,溫度t<120攝氏度的水、油品、然氣等介質的管路上，作為介質流量和壓力的調節、節流裝置。
三、JHT946Y-2500LB防爆電動節流截止調節閥性能規范
技術參數 | 壓力等級(MPa) | ||||||
16.0 | 20.0 | 25.0 | 32.0 | 35.0 | 40.0 | ||
公稱壓力(MPa) | 16.0 | 20.0 | 25.0 | 32.0 | 35.0 | 40.0 | |
試驗壓力(MPa) | 強度 | 24.0 | 30.0 | 37.5 | 48 | 52.5 | 60 |
密封 | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 | |
適用介質 | 水、油品、然氣等 | ||||||
工作溫度 | -29～120℃ | ||||||
四、JHT946Y-2500LB防爆電動節流截止調節閥采用標準
閥門制造：GB12235
結構長度：GB/T12221-1989
法蘭端：GB/T9113-2000
五、JHT946Y-2500LB防爆電動節流截止調節閥主要零件材料
零 件 名 稱 | 材 料 | 標 準 |
閥體、閥蓋、手柄 | 碳素鑄鋼 | WCB GB12229 |
填料壓蓋、軸承壓板 | 優質碳素鋼 | 45 GB699 |
閥座、閥瓣、閥桿、導向密封套 | 鉻不銹鋼 | Cr13 GB1220 |
閥桿螺母 | 鋁青銅 | QAl9-4 GB1176 |
填料 | 四氟/耐油橡膠 | |
螺栓 | 優質碳素鋼 | 35 GB699 |
O形密封圈 | 耐油橡膠 | I-2 HG4-329 |
六、JHT946Y-2500LB防爆電動節流截止調節閥結構圖
七、JHT946Y-2500LB防爆電動節流截止調節閥使用保養及注意事項
1、產品出廠前均作了強度試驗和密封試驗，使用時除兩端外的其他連接處均應保持初始狀態。
2、本系列產品操作手柄上標有啟閉旋向標志，并根據限位柄升降大小，調節啟閉高度。
3、關閉閥門時嚴禁使用加力桿。
4、產品使用過程中，要定期向油杯內注入定量潤滑脂。
5、如因易損件損壞而泄漏，要及時更換易損件。
6、檢修過程中，要將閥門內腔清洗干凈，組裝時注意保護密封膠圈，防止磕壞而造成泄漏。同時在各傳動部位加入一定量的潤滑脂。
7、閥門儲存停用期間，應將閥瓣處于關閉位置，*存放應置于通風干燥處，定期檢查保養。
