    歡迎來到浙江滄海閥門科技股份有限公司
    首頁 > 供應產品 > JHT86Y-250-DN65高壓多功能截止調節閥
    JHT86Y-250-DN65高壓多功能截止調節閥
    產品: 瀏覽次數:757JHT86Y-250-DN65高壓多功能截止調節閥
    品牌: 滄海閥門
    單價: 800.00元/個
    最小起訂量: 10 個
    供貨總量: 10 個
    發貨期限: 自買家付款之日起 天內發貨
    有效期至: 長期有效
    最后更新: 2023-04-04 19:55

    詳細信息
    品牌 : 滄海閥門 型號 : JHT86Y
    材質 : 碳鋼 連接形式 : 法蘭
    公稱通徑 : DN50 適用介質 :
    壓力環境 : 高壓 工作溫度 : 常溫
    流動方向 : 單向 驅動方式 : 手動
    零部件及配件 : 配件 形態 : 旋轉式
    類型(通道位置) : 直通式 標準 : 國標

    一、 JHT86Y-250-DN65高壓多功能截止調節閥工作原理

    閥瓣通過閥桿壓板和閥桿連接,該閥為節流、截止。順時針方向旋轉手柄,閥桿向下移動,推動閥瓣向下移動,逐步地縮小閥座與閥瓣上的開口通道面積,以此達到減少流體流量和節流降壓的目的。逆時針方向旋轉手柄時則相反。

    閥瓣中心處和閥桿頭部開有通孔,使閥瓣下腔高壓液體通過通孔進入閥瓣上腔,起到閥瓣上、下腔壓力自平衡作用,便于減少開關力矩,使開關輕便、靈活。

    該閥也可作閉路裝置,順時針方向旋轉手柄即為關閉,逆時針轉時則為開啟。

    二、 JHT86Y-250-DN65高壓多功能截止調節閥適用范圍

    該產品適用于公稱壓力PN<35.0MPa,溫度t<120攝氏度的水、油品、然氣等介質的管路上,作為介質流量和壓力的調節、節流裝置。

    三、 JHT86Y-250-DN65高壓多功能截止調節閥性能規范

    技術參數

    壓力等級(MPa)

    16.0

    20.0

    25.0

    32.0

    35.0

    40.0

    公稱壓力(MPa)

    16.0

    20.0

    25.0

    32.0

    35.0

    40.0

    試驗壓力(MPa)

    強度

    24.0

    30.0

    37.5

    48

    52.5

    60

    密封

    17.6

    22

    27.5

    35.2

    38.5

    44

    適用介質

    水、油品、然氣等

    工作溫度

    -29~120℃

    四、 JHT86Y-250-DN65高壓多功能截止調節閥采用標準

    閥門制造:GB12235

    結構長度:GB/T12221-1989

    法蘭端:GB/T9113-2000

    五、 JHT86Y-250-DN65高壓多功能截止調節閥主要零件材料

    零 件 名 稱

    材 料

    標 準

    閥體、閥蓋、手柄

    碳素鑄鋼

    WCB GB12229

    填料壓蓋、軸承壓板

    優質碳素鋼

    45 GB699

    閥座、閥瓣、閥桿、導向密封套

    鉻不銹鋼

    Cr13 GB1220

    閥桿螺母

    鋁青銅

    QAl9-4 GB1176





    填料

    四氟/耐油橡膠


    螺栓

    優質碳素鋼

    35 GB699

    O形密封圈

    耐油橡膠

    I-2 HG4-329

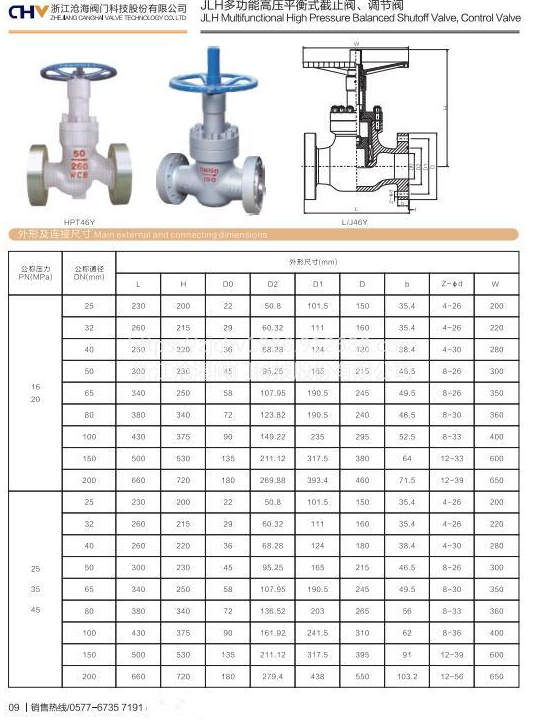

    六、 JHT86Y-250-DN65高壓多功能截止調節閥結構圖


    七、 JHT86Y-250-DN65高壓多功能截止調節閥使用保養及注意事項

    1、產品出廠前均作了強度試驗和密封試驗,使用時除兩端外的其他連接處均應保持初始狀態。

    2、本系列產品操作手柄上標有啟閉旋向標志,并根據限位柄升降大小,調節啟閉高度。

    3、關閉閥門時嚴禁使用加力桿。

    4、產品使用過程中,要定期向油杯內注入定量潤滑脂。

    5、如因易損件損壞而泄漏,要及時更換易損件。

    6、檢修過程中,要將閥門內腔清洗干凈,組裝時注意保護密封膠圈,防止磕壞而造成泄漏。同時在各傳動部位加入一定量的潤滑脂。

    7、閥門儲存停用期間,應將閥瓣處于關閉位置,*存放應置于通風干燥處,定期檢查保養。
