| 類型 : | 三輥卷板機 | 品牌 : | 三虎 |
| 型號 : | JY-50 | 產品類型 : | 全新 |
| 是否庫存 : | 是 | 售后服務 : | 一年 |
| 主電機功率 : | 2.2KW | 外形尺寸 : | 900*760*1100mm |
| 滿載卷制 小直徑 : | 500 | 動力類型 : | 電動 |
| 控制形式 : | 人工 | 布局形式 : | 立式 |
| 作用對象材質 : | 金屬 | 適用行業 : | 通用 |
| 用途 : | 角鐵扁鐵卷圓機 |
產品詳情
Product details
一、性能特征：
1、用于卷制圓形角鋼法蘭盤和扁鋼法蘭盤
2、一次可卷制多個同一規格法蘭盤。
3、該機與壓筋機、單平口咬口機和卷圓機配套可生產成型金屬圓形風管，其
結構嚴謹、性能良好，為客戶節約了成本，降低了開支，是小型生產客戶的
選擇。
4、卷圓后不改變角鋼斷面形狀，成形輥輪選用優質鋼材 ，強度高 ，壽命長
二、主要部分及結構說明：

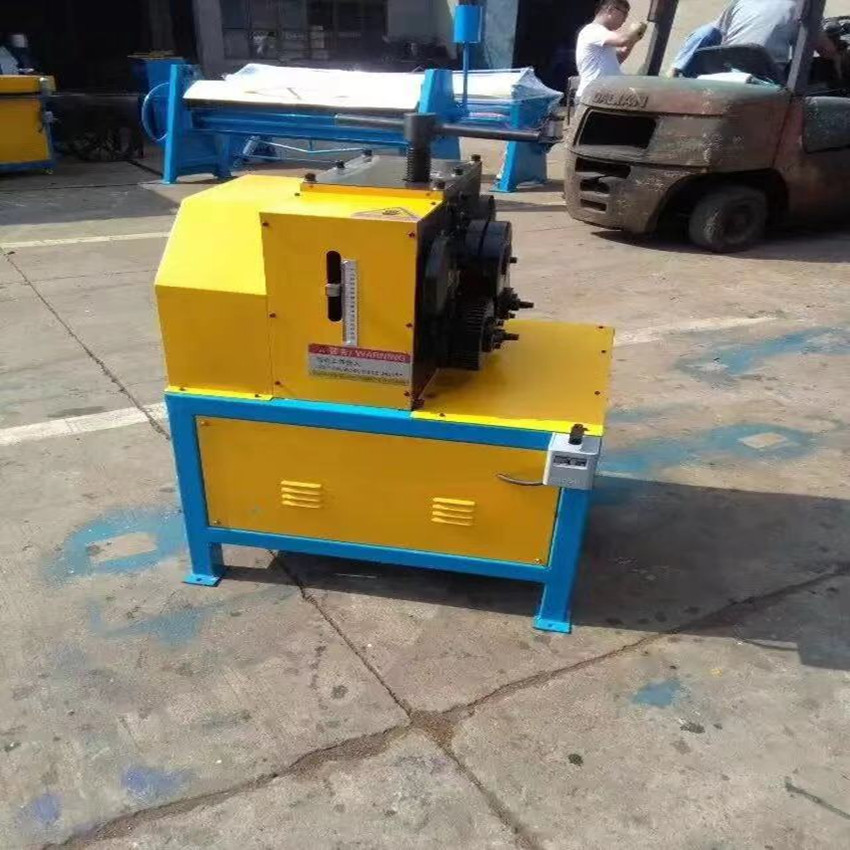

JY-50 角鋼（扁鋼）卷圓機主要由機架部分、機芯部分和傳動系統組成。
1、機架部分：由型材和板材焊接而成，具有良好的剛性，工作臺面上設有固定
靠山，以避免加工板材摩擦機器造成磨損，使加工板材表面平整美觀。
2、機芯部分 ：由底部滾輪組和三根對稱的輥輪組成 ，具有嚴謹穩定的結構 ，
其運動過程由電動機帶動齒輪組運轉，然后再傳到對稱的輥輪以帶動機器運轉，
進行卷壓成形。
3、傳動系統：將電動機安裝在機架底部，經三角皮帶和齒輪組件傳動，使上面
三根對稱的輥輪同步運轉，以完成加工操作
