型號外形尺寸

　　PBS-P7042   700×990×2200mm（42U）

　　PBS-P7742   700×700×2200mm（42U）

　　PBS-P7037   700×990×2000mm（37U）

　　PBS-P7737   700×700×2000mm（37U）

　　PBS-P7032   700×990×1800mm（32U）

　　PBS-P7732   700×700×1800mm（32U）

　　PBS-P7027   700×990×1600mm（27U）

　　PBS-P7727   700×700×1600mm（27U）

　　PBS-P7022   700×990×1400mm（22U）

　　PBS-P7722   700×700×1400mm（22U）

　　PBS-P7018   700×990×1200mm（18U）

　　PBS-P7718   700×700×1200mm（18U）

　　PBS-P7715   700×700×1000mm（15U）

　　主要用途：

　　? 防止計算機、網絡服務器和通訊電子設備在運行中產生機要信息的泄露;

　　? 防止上述設備在運行中受外界電磁波的干擾，保證其正常工作;

　　? 應用于機關、國防、銀行、證券 教育、科研等的涉密行業。

　　性能指標：

　　? 磁 場：14KHz≥70dB 150KHz≥95dB

　　? 電 場：200KHz~50MHz≥100dB

　　? 平 面 波：50MHz~1GHz≥100dB

　　? 微 波：1GHz~10GHz≥95dB

　　測試方法按BMB19-2006標準。

　　屏蔽性能指標以屏蔽機柜在未穿線前為依據;進入屏蔽機柜的屏蔽網線為雙層屏蔽線

　　結構組成。

　　1、屏蔽殼體：冷軋鋼板焊接成的全密閉的箱體，經過鍍鋅與油漆等防腐蝕處理;

　　2、屏蔽門：材料經過精心制作與處理的、冷軋鋼板焊接成的門扇組成的屏蔽門;

　　3、濾波器：電源濾波器具有寬抑制頻帶和高的插入損耗(16A電源濾波器);

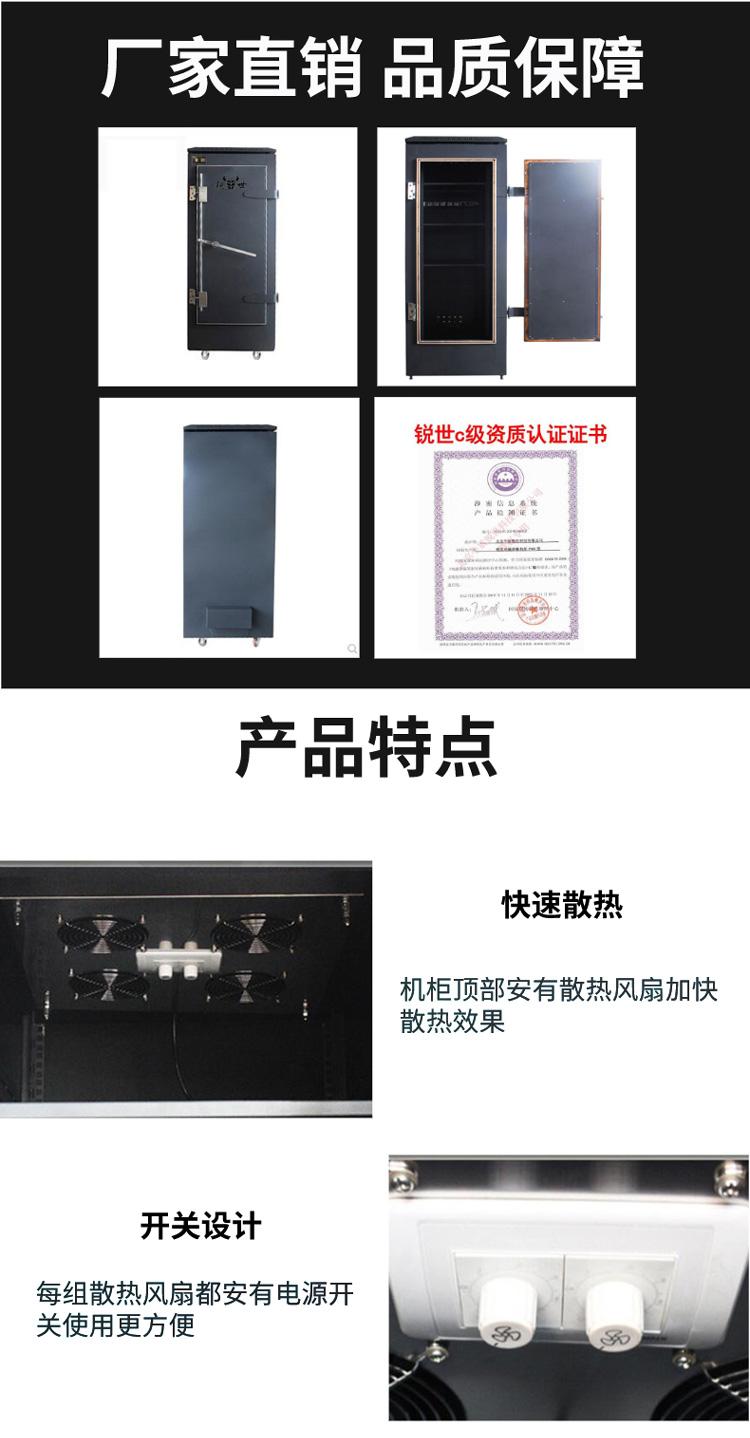

　　4、通風波導窗：蜂窩型通風波導窗(規格：300mm×300mm，兩只)，頂部波導窗設有微型軸流風機四只，單只排風量1.4m3/min;(因屏蔽機柜為密封結構，考慮到機柜內設備工作時會產生一定的熱量，需要求散熱問題，我們建議機柜內實際使用內空間不超過60%，留有一定的設備放置余量);

　　5、超六類屏蔽線接頭設有帶彈性夾頭的銅制傳輸導管(10根超六類雙絞線波導管);

　　6、波導管：φ14*100鍍銅光纖輸導管(1根光纖波導管);

　　7、服務器支架：上下前后可調位置的服務器安裝支架(三個放置服務器或交換機的托盤);

　　8、8位10A插排。

　　? 本系列機柜可選裝智能溫控模塊、屏蔽效能監測模塊、LED顯示模塊，電磁門禁模塊。

　　? 智能溫控模塊具有溫濕度監控報警，能夠在溫度、濕度超出設定范圍后報警并啟動散熱風扇進行散熱抽濕。

　　? 屏蔽效能監測模塊具有屏蔽效能監測報警，能夠在機柜內信息泄漏(如開門)時報警。

　　? LED顯示模塊設在機柜門上，可顯示內部溫度、濕度。

　　? 電磁門禁模塊設在機柜門上，可設置為密碼開鎖、刷卡開鎖、指紋開鎖。

　　使用環境：

　　? 環境溫度 -25℃——+70℃

　　? 相對濕度 ≯85%

　　? 防止與腐蝕性物質和氣體相接觸;

　　? 設備移止確定位置，保持平穩，將四只定位螺栓調下，防止機柜移位;

　　屏蔽柜應可靠接地，接地電阻應≤1Ω，接地樁引出端子與屏蔽柜接地螺栓搭接地電阻應≤0.1Ω。通電前必須接地;接地時電源插座前不能有漏電保安器，因濾波器是電容電感組成，電容有充放作用，否則在插座前加隔離變壓器或電源插座;

　　? 不接地時屏蔽柜對地電阻應大于1000Ω。
