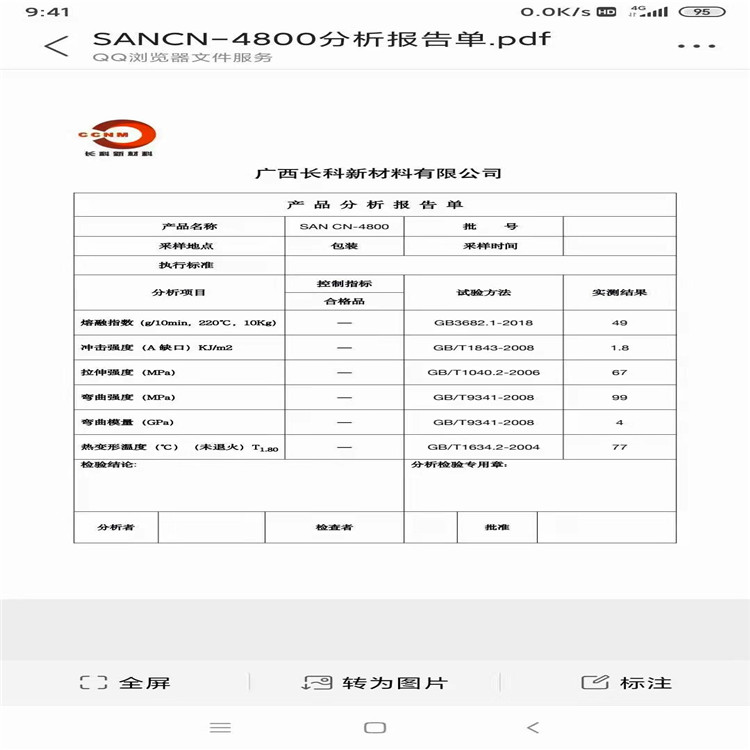

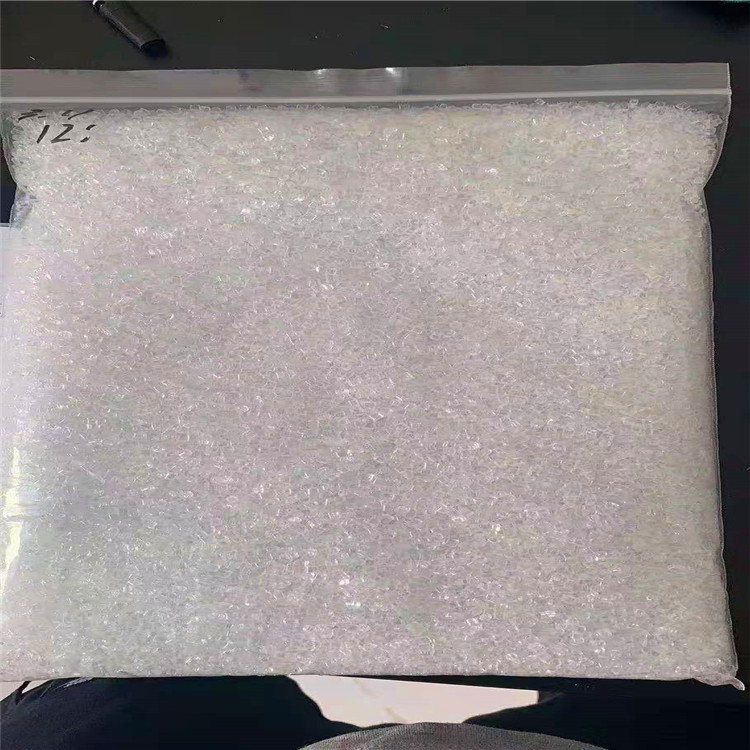

透明或半透明的水白色顆航。相對密度1．06-1．08。折射率1．57。平衡吸水性0．66％。熱變形溫度82-105℃。具有高光澤、高透明、高沖擊、良好的耐熱性和機械性能。剛性大，具有較高的化學穩定性，耐水、耐油、耐酸、耐堿、耐醇類。耐候性中等，脆性較大。SAN（AS）比聚苯乙烯有更高的沖擊強度和優良的耐熱性，耐油性，耐化學腐蝕性。而彈性模量是現有熱塑性塑料中較高的一種。 AS不易產生內應力開裂。透明度很高，其軟化溫度和搞沖擊強度比PS高。

 AS的加工溫度一般在200-250℃為宜。該料易吸濕，加工前需干燥一小時以上，其流動性比PS稍差一點，故注射壓力亦略高一些。干燥處理 如果儲存不適當，SAN（AS）有一些吸濕特性。建議的干燥條件為80℃、2-4小時。 熔化溫度 200-270℃。如果加工厚壁制品，可以使用低于下限的熔化溫度。 模具溫度 40-80℃。對于增強型材料，模具溫度不要超過60℃。冷卻系統必須很好地進行設計，因為模具溫度將直接影響制品的外觀、收縮率和彎曲。 注射壓力 350-1300bar   注射速度 建議使用高速注射   流道和澆口 所有常規的澆口都可以使用。澆口尺寸必須很恰當，以避免產生條紋、煳斑和空隙。主要用于 電氣（插座、殼體等），日用商品（廚房器械，冰箱裝置，電視機底座，卡帶盒等）,汽車工業（車頭燈盒、反光境、儀表盤等），家庭用品（餐具、食品刀具等），化裝品包裝等。 廣泛用于制作耐油、耐熱、耐化學藥品的工業制品，以及儀表板、儀表框、罩殼、電池盒、接線盒、多種開關及按規等。
