| 品牌 : | 德州君科 | 型號 : | JK-6000X |
| 類型 : | 等離子切割機 | 電流 : | 交流 |
| 控制方式 : | 數控 | 驅動形式 : | 電動 |
| 用途 : | 金屬切割 | 頻段 : | 高頻 |
| 切割厚度 : | 10 | 作用對象 : | 金屬 |
| 作用原理 : | 脈沖 | 等離子源 : | 華榮125 |
| 頻率 : | 50Hz | 輸入電壓 : | 380V |
| 額定輸入電源容量 : | 15kVA | 輸出電流調節范圍 : | 100 |
| 空載電壓 : | 220 | 額定負載持續率 : | 95 |
| 功率 : | 1500 | 功率因素 : | 等離子電源 |
| 效率 : | 99% | 絕緣等級 : | B |
| 外殼防護等級 : | B | 安裝占地 : | 3300*6500 |
| 外形尺寸 : | 3300*6500*1700 | 工具凈重 : | 1000 |
| 管徑 : | 700mm | 切割管長 : | 6000mm |
| 壁厚 : | 1-20mm |
倉儲式銷售！急單當天可發貨！
銷售電話：

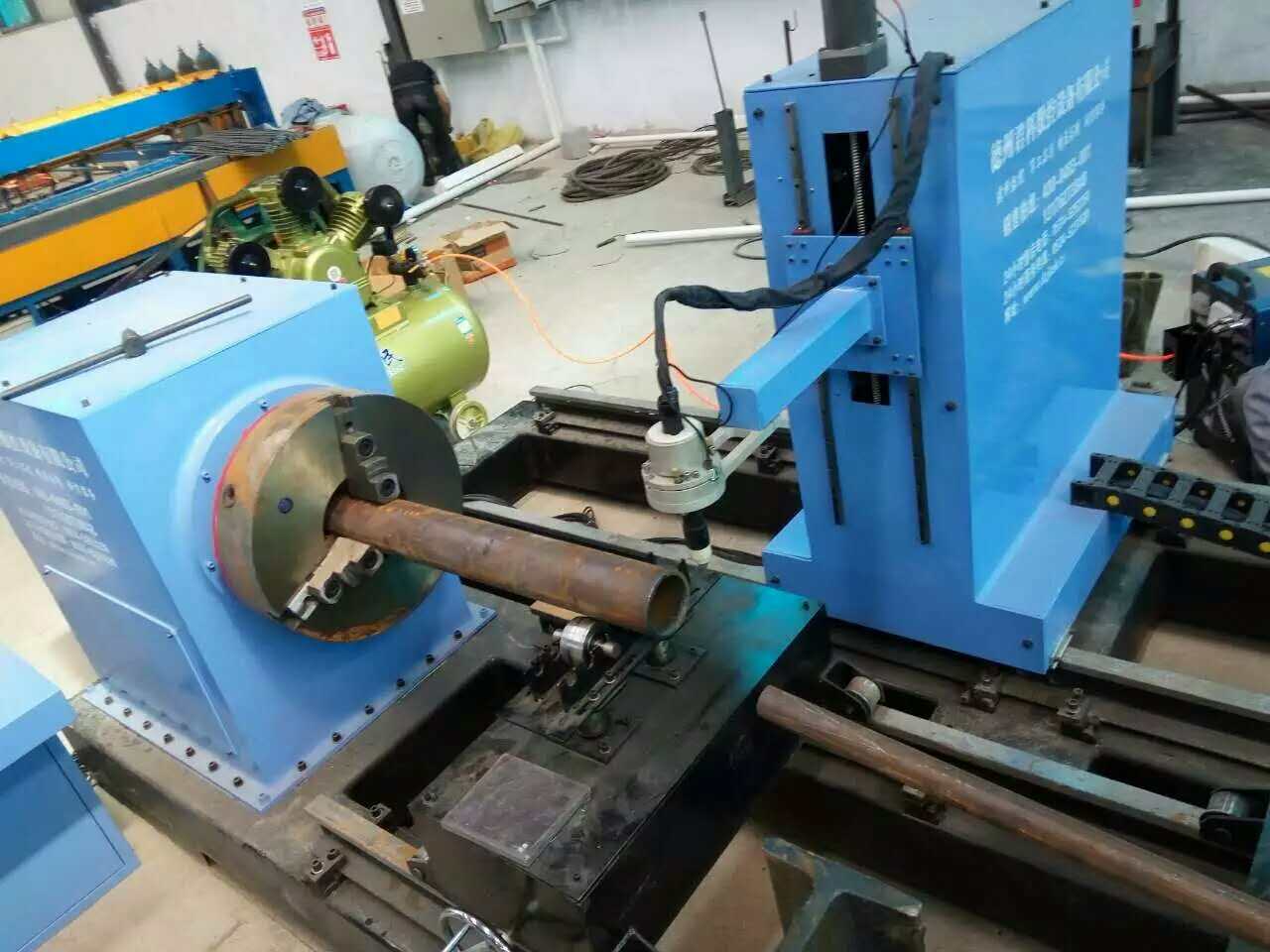

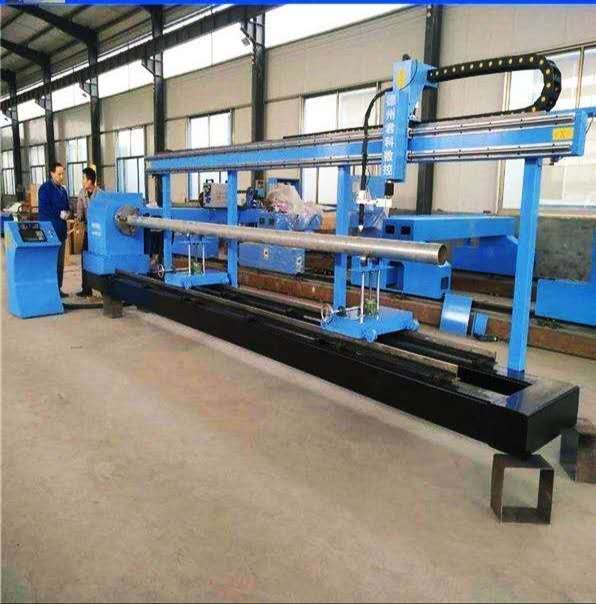

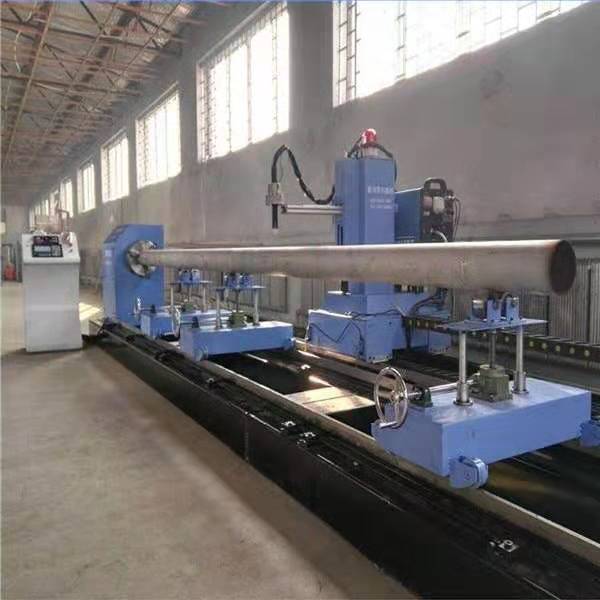

德州君科數控設備數控管子相貫線切割機是一種對鋼管端部結合處作自動計算和切斷的設備。該機器能廣泛應用于造船、建筑、石化、機械、冶金等行業的管道結構件的切割加工。這些行業中有大量的管道結合相貫線孔、相貫線端頭，還有俗稱“蝦米節”的彎頭，此類加工大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后又繁復的方法來進行。而我廠制造的JKx系列數控管道切割機能十分方便地切割此類工件，并且操作工人不須編程、只需輸入相互配合的管子的半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫孔、以及焊接坡口,不再需要人工打磨。
德州君科數控設備數控相貫線切割機采用圓柱坐標系數控，控制軸數為3軸。具有中英文界面、參數輸入和人機對話功能，在線和離線自動點火、預熱、穿孔功能，切割速度變化自動控制功能等。
德州君科數控設備系列數控管道切割機的數控控制界面以圖形與數據結合，操作十分簡單：操作人員只需將主管和支管的半徑，相交角度，切割速度等參數輸入電腦后按動“啟動”按鈕、就能進行自動點火、預熱、切割等自動操作。軟件中設計了合理的切割引入引出線，使切割面的質量得到保證，每次切割后的參數可保存為文件，供以后相同工件使用。
德州君科數控設備數控管道切割機的切割方式可根據用戶要求選擇或等離子切割切割管徑以及管子長度均可根據用戶要求進行設計制造。
該設備的工作流程：
（1）、編程
可直接于機器上或離線編輯器編程。采用菜單式選擇輸入切割參數，如外徑，壁厚，坡口角度，偏離，補償數據等。同時可通過其他專業軟件作無逢連接如STCAD。
（2）、管子下料
操作員從網絡上或機器上啟動程序，管料用吊裝工具放置在管座上。
（3）、測量水平
操作員根據管子外徑偏差用管座手桿調節水平。
（4）、管子鎖定
用可調節之三爪自動定心夾頭鎖定管料外徑。
（5）、開啟切割
將切割頭移動到管端進行切割，設備會自動按程序自動定位進行下一部切割，至根據編程完成所有切割程序。
二、設備用途說明
1.1主要用于各種管道系統的相貫線和端部的熱切割。
1.2適用工件材料：低碳鋼 (銅鎳管、不銹鋼管需用等離子切割)
三、設備特點
設備設計以人為本，中文界面操作簡單，設備結構先進可靠，適用于長期連續加工，運行控制穩定可靠。
四、技術規格
編號 | 項 目 | 參 數 |
1 | 切割管徑 | 30-600mm |
2 | 切割方式 | 等離子切割 |
3 | 等離子電源功率 | 客戶自備 |
4 | 等離子切割管壁厚度 | 取決于電源功率 |
5 | 有效切割工件長度 | 3000mm |
6 | 要求工件橢圓度 | 1 |
7 | 切割速度 | 503000mm/min |
8 | 移動速度 | 506000 mm/min |
9 | 割炬軸向擺動角度 | |
10 | 割炬徑向擺動角度 | |
11 | 切割精度執行標準 | 按國際標準ISO9013-2002及ISO8206-1991 |
12 | 卡盤性質 | 手動3爪聯動自定心 |
13 | 手動卡盤加緊裝置 | 1套 |
14 | 托架數量 | 2組 |
15 | 切割長度精度 | ±1.5mm/m |
16 | 機器顏色 | 企業色 |
17 | 待割管重量 | 1000Kg |
運動軸數：
運動軸 | 切割機軸數選擇 | 活動范圍 |
Y軸： | 管件旋轉軸 | 360°自由回轉 |
X軸： | 割炬沿管件軸向水平移動軸 | 行程3000mm |
Z軸： | 沿管子上升下降軸 | 該軸不參加聯動行程150mm |
五、機器定位精度
5.1工件旋轉驅動
驅動系統 精密齒輪箱、齒輪副傳動
轉速 0.01-8r/min
定位精度 ±0.2mm
5.2切割頭沿工件軸向移動
驅動系統 精密齒輪箱,齒輪、齒條傳動
切割頭軌道長度 4000mm
定位精度 ±0.2mm

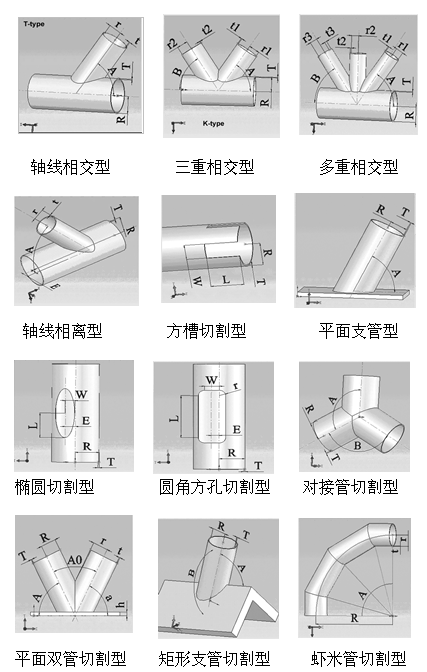

六、切割內容
