美和鎖U9GT6192-1

MIWA鎖U9GT6192-1

隔音門長插銷鎖產品主要特點：

GT60是一款隔音門鎖系列，它主要分為兩大系列：

GT61.62系列和GT65.66系列 造型美觀，性能優越，能真正地起到隔音作用。

除GT60系列外，本公司還有GT10/GT40/GT50等系列長插銷鎖。

也可為不需拆下門即能卸下主體鎖盒的卡式方式（PAT.P）

 不需拆下門就能輕松進行日常保養，若有需要請在產品型號后加上“C”

 如：隔音門鎖，隔音門插銷鎖U9GT61C91-1

 請在門厚40mm以上的門上使用。

 ◆也可配其他公司制造的鎖芯（HD）

 請與專用的接頭（別行走貨產品）組合使用。門厚與其他公司的專用產品目錄同一范圍。雖然是鎖芯部分請向其他廠家訂貨，旋鈕則請使用美和門鎖制造的DA產品。即使鎖芯的生廠家不一致，鎖盒都一樣。

 ◆鎖芯、旋鈕安裝容易

 從鎖盒的面板側采用螺釘固定式（U字型螺絲釘、內置于鎖盒）安裝鎖芯、旋鈕，既容易操作，也不易出錯。

 ◆減輕執手操作力量

 為了減輕操作執手力量，設計了方鎖舌和桿體的動作時間差（桿體先突出，然后方鎖舌才伸出）。

 ◆統一的面板與桿體導槽寬度

 將面板以及桿體導槽寬度統一在25mm，容易進行門扇的曲線加工。

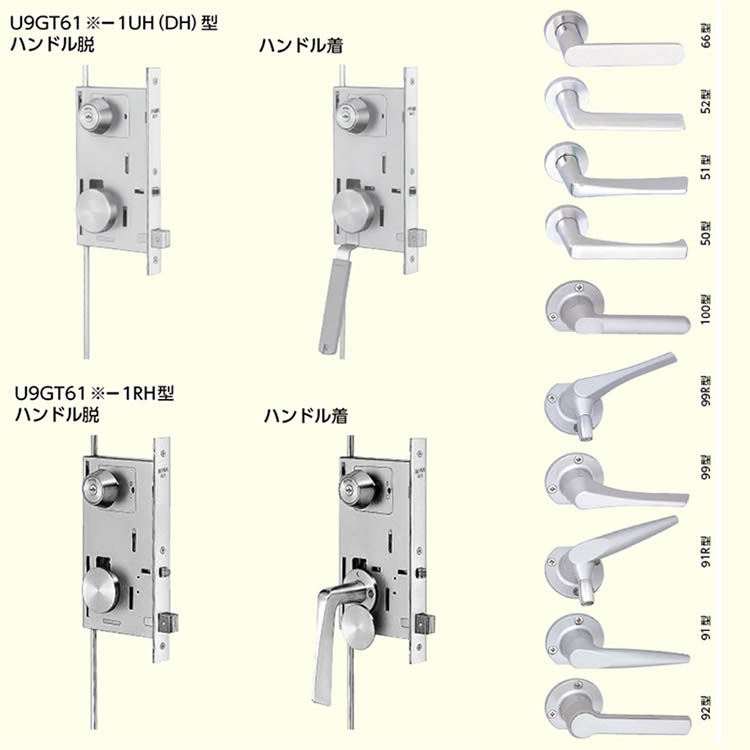

 ◆室外側可執卸執手類型。

 GT61（52、512、51F）*-#PH型（執手類型）

 GT61（52、512、51F）*-#RH型

 請盡量根據不卸下室外側執手的構思使用。

 由于無法給出門厚范圍，請正確地指明門厚

 請注意PH型把手為別行備貨產品。

 ◆單邊執手類型GT61（52、512、51F）*-#H型

 請在執手僅為單一主向操作時使用。

 在訂貨時請指明D尺寸（門扇高度尺寸）、M尺寸（門扇下端到執手中心的尺寸，無指明時，將按照桿體全長（包含先端金屬器具）L=1200mm支來處理，請向制門廠家指定定貨尺寸。

 （桿體長度計算公式）

    無卡盒時：

    上部：L1=D-M-110       下部：L2=M-67

    帶卡式盒時（可選擇）

    上部: L1=D-M-166        下部：L2=M-128

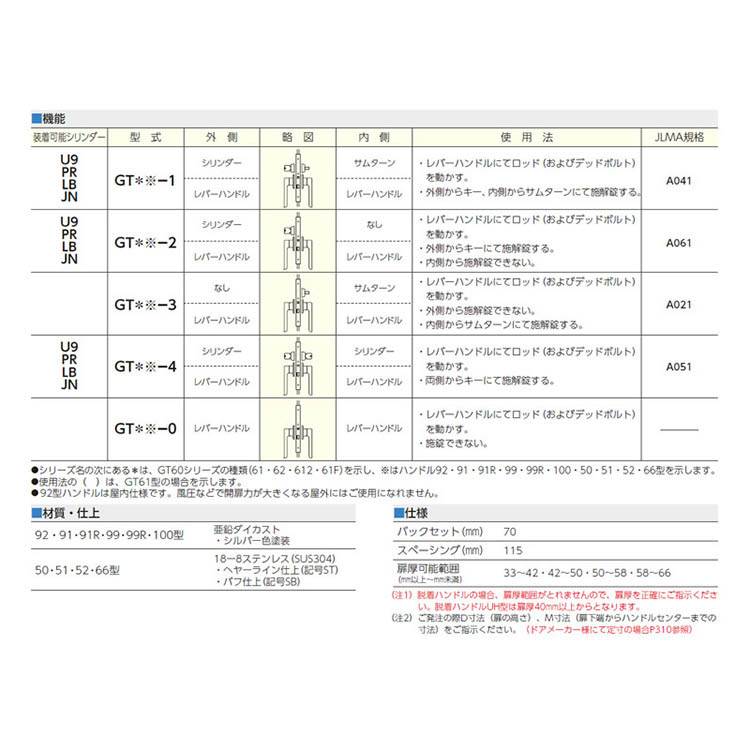

規格

 安裝距離（mm）             64

 安裝中心距（mm）           80

 適用門厚                   33-42、42-50、50-58、58-66（mm以上—mm未滿）

 ◆當為可卸執手時，無法給出門厚范圍，請指明正確的門厚尺寸。

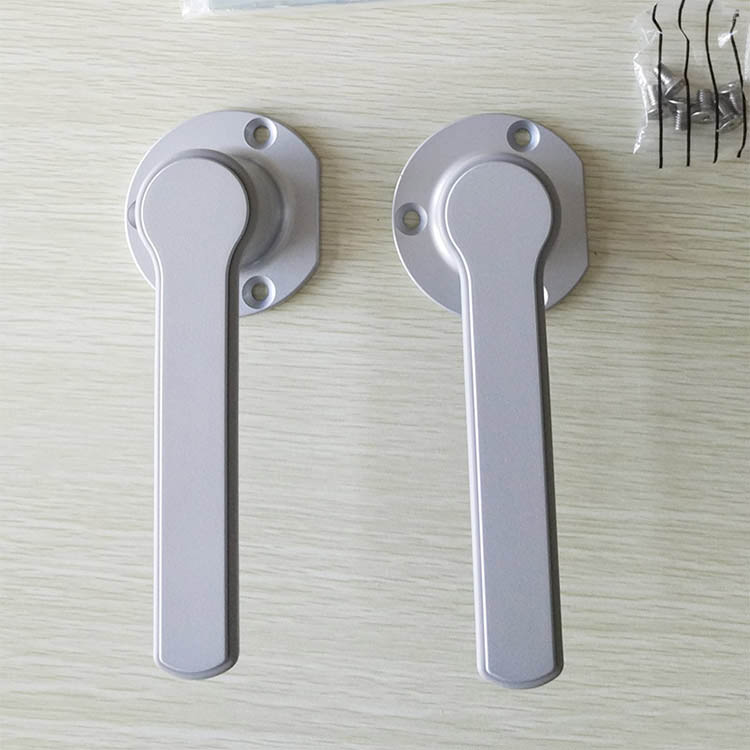

可選把手(室內側帶91R、99R時，室外側91、99的操作角度與滾軸固定執手相配合)
