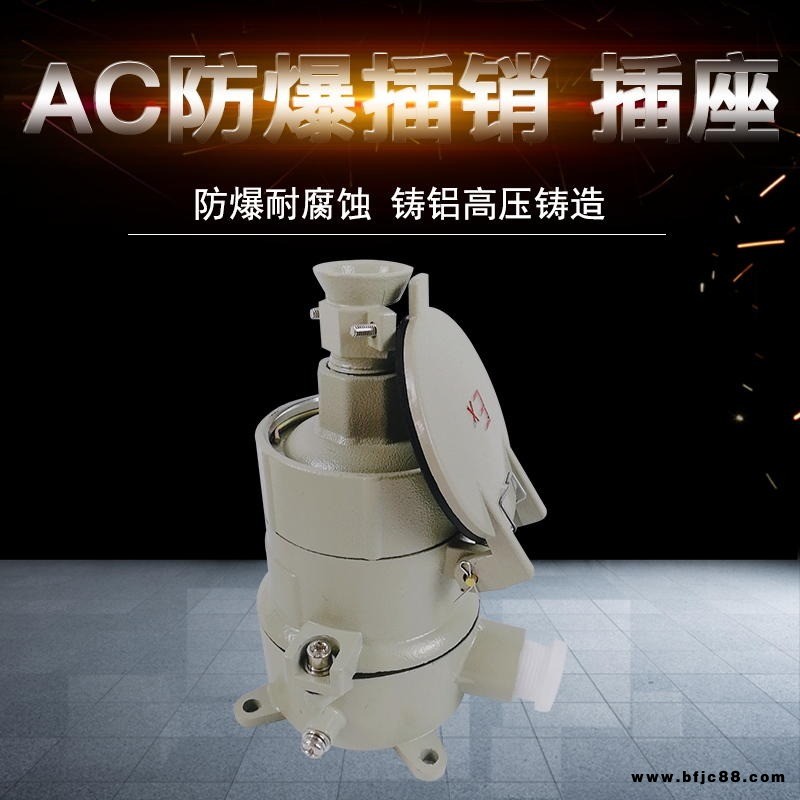

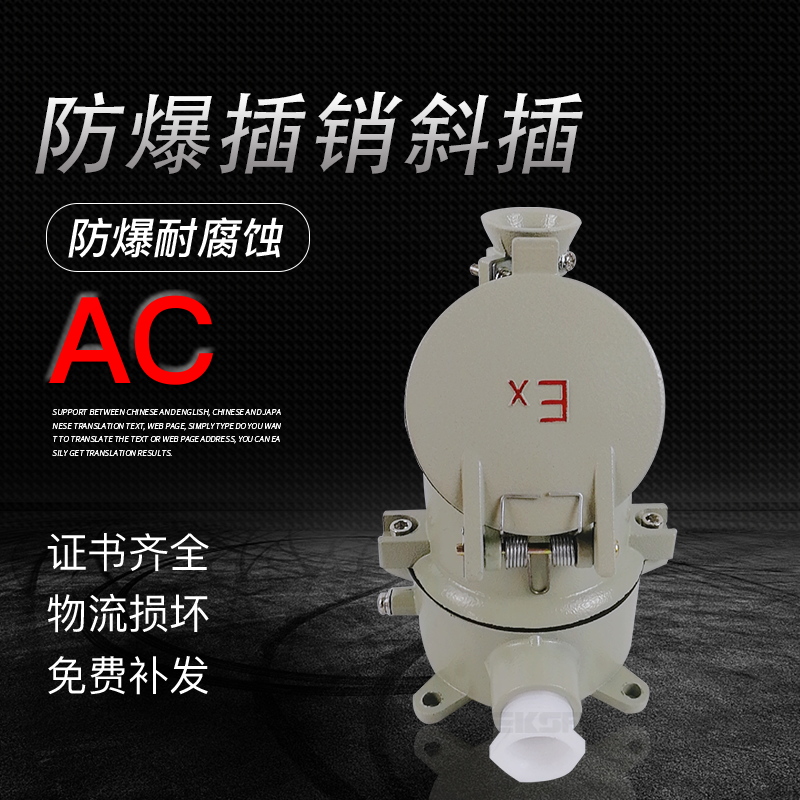

依客思防爆插銷AC-16Z直插斜插式AC-32X防爆插接裝置應用范圍

適用于爆炸性氣體環境1區、2區；

適用于可燃性粉塵環境20區、21區、22區；

適用于ⅡA、ⅡB、ⅡC級爆炸性氣體環境；

適用于溫度組別為T1一T6的環境；

適用于石油采煉、儲存、化工、醫藥、 及軍事設施等爆炸性危險環境；

16A、32A兩種規格可選；

直插、斜插兩種安裝方式。

依客思防爆插銷AC-16Z直插斜插式AC-32X防爆插接裝置產品特性

外殼采用鋁合金高壓鑄造成型，表面經拋丸后高壓靜電噴塑；

插銷內置聯鎖機構，只有插座內開關分斷后方能拔出插頭；

產品結構緊湊，造型美觀大方，安裝維護方便；

鋼管或電纜布線。

依客思防爆插銷AC-16Z直插斜插式AC-32X防爆插接裝置技術參數

執行標準： GB3836.1，GB3836.2，GB3836.3

額定電壓： AC220V/380V

極數： 1P+N+PE、3P+PE

使用類別： AC-1、AC-3

額定電流： 16A 32A

防爆標志： ExdeⅡBT6 Gc/DIP A20 Ta,T6

防護等級： IP54

防腐等級： WF1

引入口規格： G3/4〃-G1 1/4〃

適用電纜： Φ8-Φ14mm-Φ14-Φ25mm

選型表

產品型號 額定電壓(V) 額定電流(A) 極數 引入口規格 使用電纜外徑(mm)

AC-16/Z 220 16 1P+N+PE G3/4〃 Φ8-Φ14mm

380 16 3P+PE

AC-16/X 220 16 1P+N+PE

380 16 3P+PE

AC-32/Z 220 32 1P+N+PE G1 1/4〃 Φ14-Φ25mm

380 32 3P+PE

AC-32/X 220 32 1P+N+PE

380 32 3P+PE

注：如產品用于戶外場所，建議配置防雨罩。

例:若需訂購用于爆炸性氣體環境的防爆插銷，額定電流16A、額定電壓220V、直插式，則訂貨型號為“AC-16/220Z"。
