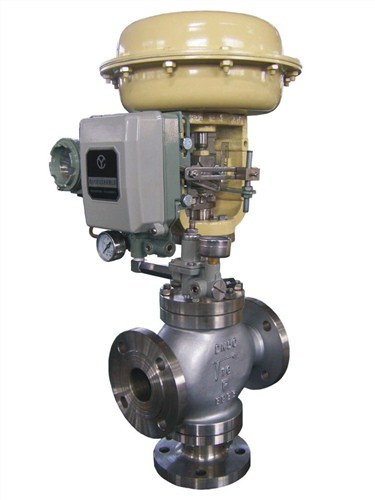

產品概述 ZJHP氣動薄膜單座調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成,新型執行機構高度低、重量輕、裝備簡便,新型閥體結構緊湊、流道通暢,具有大的流量系數。本產品操作穩定，山西氣動薄膜調節閥要多少錢,具有可靠的動作特性,微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。產品有標準型，山西氣動薄膜調節閥要多少錢、調節切斷型、波紋管密封型，山西氣動薄膜調節閥要多少錢、夾套保溫型等多個品種。適用液體溫度由-200℃至 560℃范圍內多種檔次。 ■主要零件材料 零件名稱 材料 溫度范圍 閥體上閥蓋 HT200 -20～200℃ ZG230-450 -40～450℃ ZG1Cr18Ni9Ti -250～550℃ ZG0Cr18Ni12Mo2Ti -250～550℃ 閥芯、閥座 1Cr18Ni9 -250～550℃ 0Cr18Ni12Mo2Ti -250～550℃ 填 料 聚四氟乙烯 -40～200℃ 膜 片 丁晴橡膠夾增強滌淪織物 壓縮彈簧 60Si2Mn 膜 蓋 A3

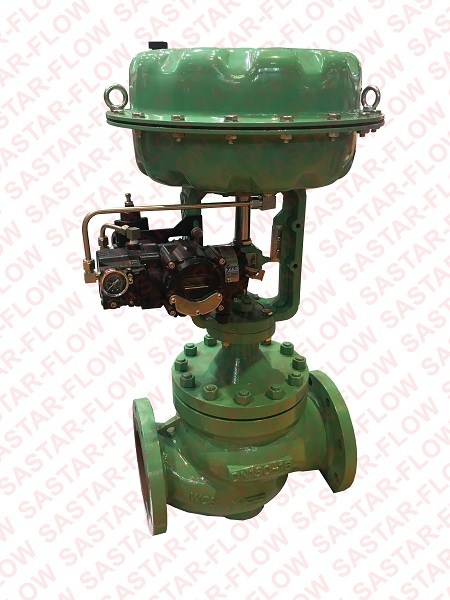

氣動薄膜調節閥是一種壓力平衡式調節閥。配用多彈簧執行機構。總體結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小、允許壓差大，噪音小，流通能力大。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于流量大，壓差大，泄漏量要求不高的工作場合。 高溫波紋管型氣動薄膜調節閥有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20～200。適用流體溫度由-200℃～ 560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。 高溫波紋管型氣動薄膜調節閥特點 · 采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。 · 套筒互換性強，拆裝方便，容易維修。 · 全金屬閥芯適合多種工作場合，達到Ⅳ級泄漏標準，ZXMQ型軟密封結構閥芯Ⅵ級泄漏標準。 · 閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。
