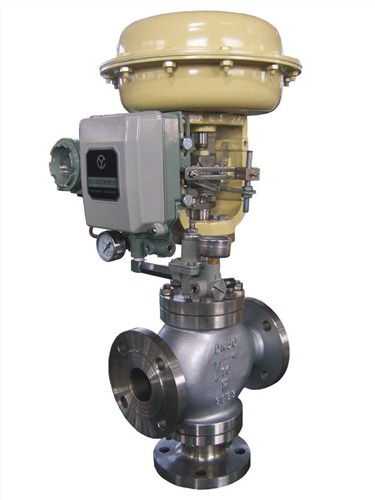

產品概述 ZJHPF46精小型氣動襯氟調節閥采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小且閥前后壓差不大的場合。本系列產品有標準型、調節切斷型。產品公稱壓力等級有PN0.6、1.0、1.6、2，山東氣動薄膜調節閥.5、class 150LB；公稱通徑范圍DN20~300;使用溫度由-20℃~ 200℃范圍內多種檔次；泄漏等級VI級，流量特性為線性或等百分比。 ZJHF46系列精小型氣動襯氟調節閥是氣動單元組合儀表中的執行單元，配用電—?dú)忾y門定位器之后，也可進入電動單元組合儀表系統，山東氣動薄膜調節閥，接受來自調節儀表的信號，調節介質（如液體，山東氣動薄膜調節閥、氣體、蒸汽等）的流量，使被控工藝參數（如溫度、壓力、流量等）保持在給定值。

產品概述 ZJHM精小型氣動薄膜套筒調節閥，由氣動薄膜多彈簧執行機構和精小型套筒閥組成。多彈簧執行機構高度低、重量輕、裝備簡便，精小型閥體結構緊湊、流道通暢,具有較大的流量系數。適用于對泄露量要求嚴格、閥前后壓差大及有一定粘度和含少量纖維介質的場合。 ■調節機構主要技術參數 公稱通徑mm 25 40 50 65 80 100 150 200 250 300 350 400 閥座直徑mm 25 32 40 50 65 80 100 125 150 200 250 300 可與本公司 商洽生產 額定流量 系數Kv 直線 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600 等百分比 10 16 25 40
