壓調節閥 主要技術參數 公稱通徑(mm) 20 25 40 50 65 80 100 150 200 250 300 閥座直徑(mm) 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300 流量系數Kv 1.6 2.5 4 6，重慶高壓調節閥.3 10 16 25 40 63 100 160 250 400 630 1000 1600 可調范圍 30：1 公稱壓力 標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa 閥芯形式 單座柱塞型閥芯 流量特性 直線，重慶高壓調節閥、等百分比 工作溫度 普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃ 法蘭標準 符合JB78-59、JB79-59標準，可按JB/79.1-94，重慶高壓調節閥、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產

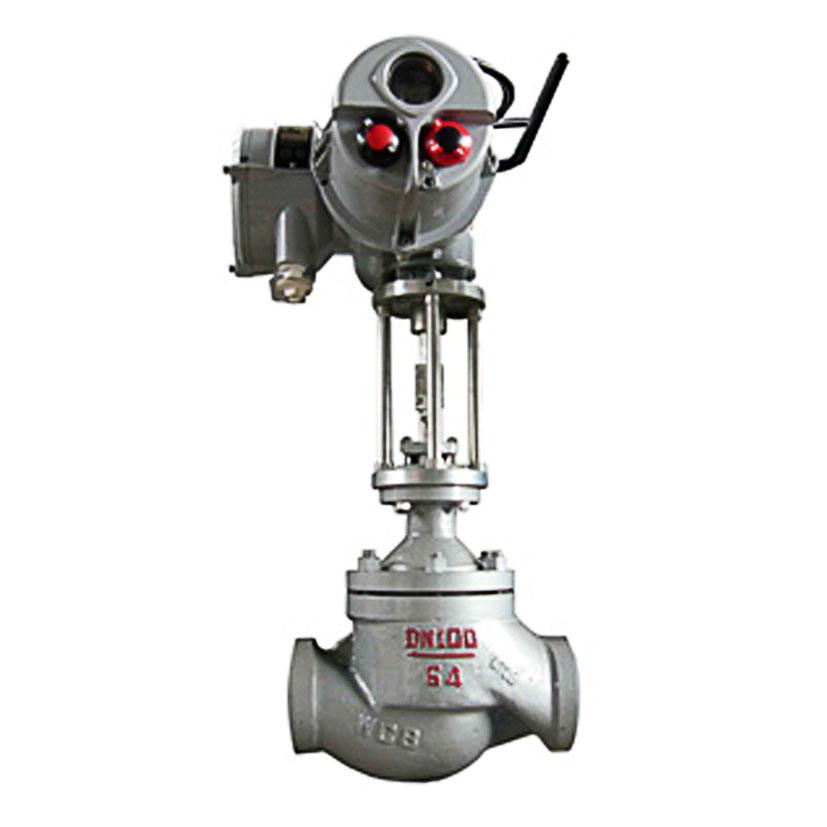

產品簡述： 高壓調節閥閥芯采用上導結構，閥體結構緊湊，流體通道呈S型，壓降損失小，流量大，可調范圍廣。HPS高壓調節閥閥芯部分導向面積大，抗振性能強， 泄漏量符合ANSI FCI 70-2-2006標準，調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。 廣泛應用于高溫及高壓場合。 產品符合 GB/T4213-2008標準。 產品特點： 高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用籠式節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，閥體為直通式，閥芯為單導向結構，閥體流路簡單，阻力小，HPC高壓籠式調節閥特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

氣動高壓調節閥技術參數： 閥體型式 單座鑄造球型閥 公稱通徑 25、40、50、80mm 公稱壓力 ANSI 900、1500、2500；JIS 63K 連接型式 密封面型式 RF、RJ 法蘭標準 JIS B2201-1984、ANSI B16.5-1981等 焊接標準 嵌接焊SW(40~80mm) 對接焊BW(80mm) 材料 碳鋼(ZG230-450)、CrMo鋼、不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)等 上閥蓋 常溫型 -5～ 230℃ 伸長I型 230～ 566℃ 壓蓋型式 螺栓壓緊式 密封填料 8 編織填料、石墨填料 閥芯形式 單座柱塞型閥芯 流量特性 等百分比特性、線性特性 材料 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金等
