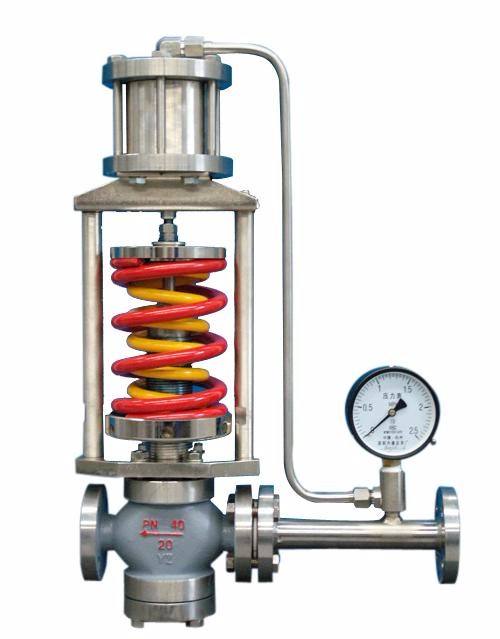

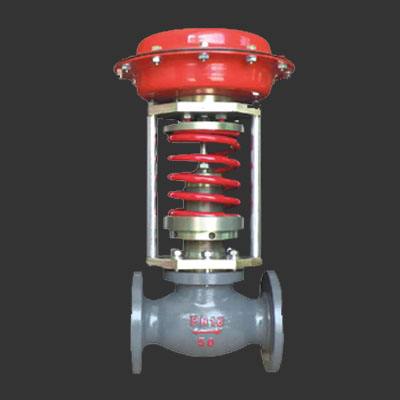

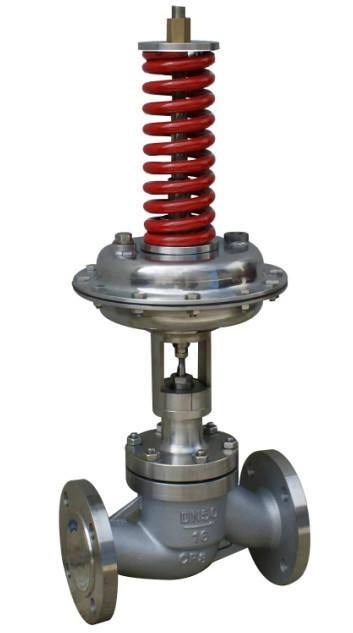

主要外形尺寸 自力式壓力調節閥外形尺寸 公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300 法蘭接管尺寸(B) 383 512 603 862 1023 1380 1800 2000 2200 法蘭端間距(L) 150 160 180 200 230 290 310 350 400 480 600 730 850 壓力調節范圍(KPa) 15-140 H 475 520 540 710 780 840 880 915 940 1000 A 280 308 200-500 H 455 500 520 690 760 800 870 880 900 950 A 230 120-300 H 450 490 510 680 750 790 860 870 890 940 A 176 194 280 480-1000 H 445 480 670 740 780 850 860 880 930 A 176 194 280 600-1500 H 445 570 600 820 890 950 1000 1100 1200 A 85 96 1000-2500 H

1.閥在氣體或低粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為直立安裝在水平管上，當位置空間不允許時才倒裝或斜裝。 2.為便于現場維修及操作，調壓閥四周應留有適當空間。 3.當介質為潔凈氣體或液體時，閥前過濾器可不安裝。 4.調壓閥通徑過大(DN≥100 時)，應有固定支架當確認介質很潔凈時，件3可不安裝。 5.位置實在不允許時，旁通閥(手動)可以省略(我們不推薦) 。 6.閥組后根據需要用戶可選配止回閥、安全閥等。 7.閥在蒸汽或高粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為倒立安裝在水平管上，冷凝器(蒸汽用自力式)應高于調壓閥的執行機構而低于閥前后接管。使用前冷凝器應灌滿冷水，以后約 3個月灌水一次。

安裝注意 (1) 取壓點應取在調壓閥適當位置，閥前調壓應大于2倍管道直徑，閥后調壓應大于6倍管道直徑。 (2) 自力式閥根據計算通徑可以小于管道直徑，而截止閥、切斷球閥、旁通閥、過濾器則不能小于管道直徑。 安裝重點 1.閥在氣體或低粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為直立安裝在水平管上，當位置空間不允許時才倒裝或斜裝。 2.為便于現場維修及操作，調壓閥四周應留有適當空間。 3.當介質為潔凈氣體或液體時，閥前過濾器可不安裝。 4.調壓閥通徑過大(DN≥100 時)，應有固定支架當確認介質很潔凈時，件3可不安裝。 5.位置實在不允許時，旁通閥(手動)可以省略(我們不推薦) 。 6.閥組后根據需要用戶可選配止回閥、安全閥等。 7.閥在蒸汽或高粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為倒立安裝在水平管上，冷凝器(蒸汽用自力式)應高于調壓閥的執行機構而低于閥前后接管。使用前冷凝器應灌滿冷水，以后約 3個月灌水一次。
