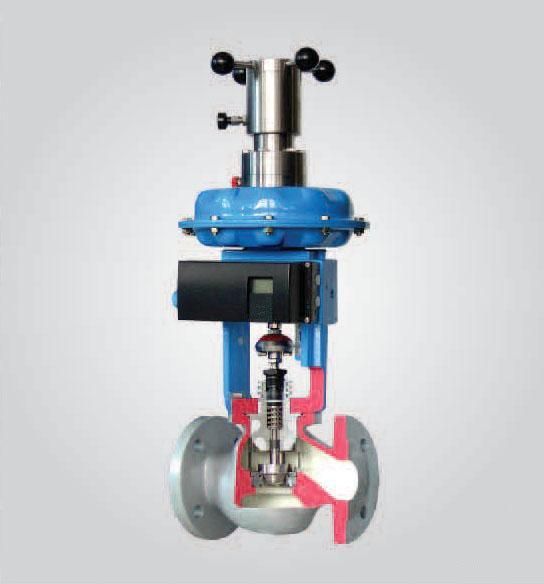

單座調節閥閥 體 型 式 直通單座鑄造球形閥 公稱通徑 20、25、32、40、50、65、80、100、125、150、200mm 公稱壓力 PN1.6、4.0、6，四川單座調節閥.4MPa 法蘭標準 JB79-59、JB78-59等 材 料 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 上 閥 蓋 普通型上閥蓋：-40～ 230℃ 散熱片型上閥蓋： 230～ 450℃ 壓蓋型式 螺栓壓緊式 填 料 V型聚四氟乙烯填料，四川單座調節閥，四川單座調節閥、含浸聚四氟乙烯 填料、 編織填料、石墨填料 閥內組件 閥芯型式 單座柱塞型閥芯 流量特性 等百分比特性和線性特性 材 料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L） 不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

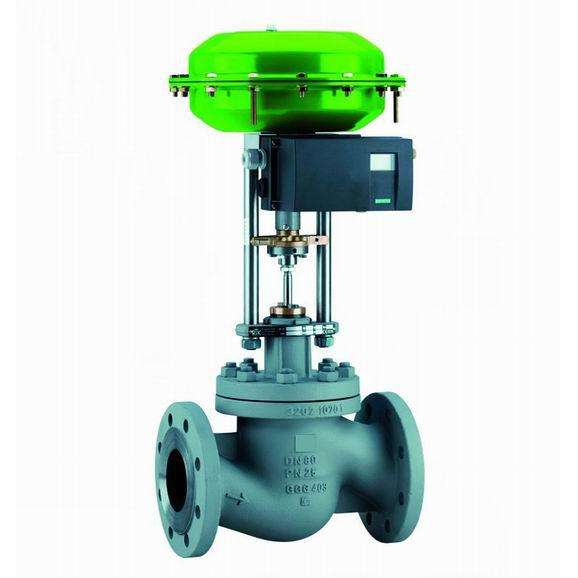

單座調節閥執行機構 型 式 ZMX(A/B)氣動薄膜執行機構 膜片材料 丁睛橡膠夾尼龍布 彈簧范圍 20～100、40～200、80～240kPa 供氣壓力 140～400kPa 信號接口 M16×1.5 或 ZG1/4 環境溫度 -25～ 55℃ 閥作用型式 氣—關式或氣—開式 附 件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 性 能 泄 漏 量 小于閥額定容量的0.01%，符合ANSI B16.104-1976Ⅳ級 回 差 帶定位器：小于全行程的1% 不帶定位器：小于全行程的3% 基本誤差 帶定位器：小于全行程的±1% 不帶定位器：小于全行程的±5% 注：采用標準的V型聚四氟乙烯填料時

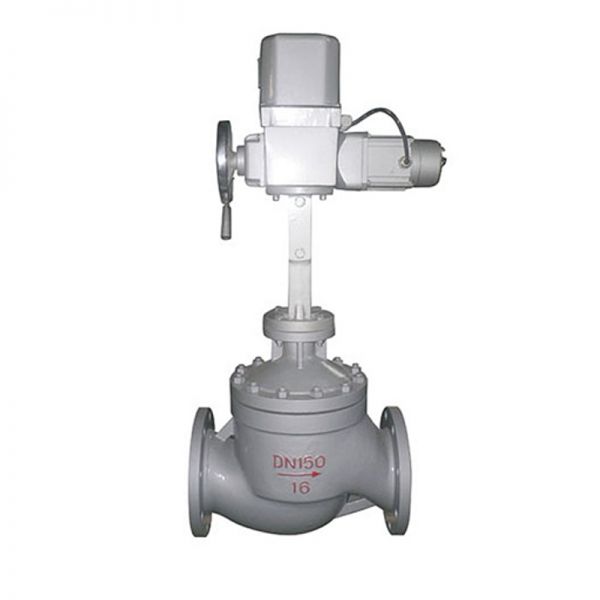

單座調節閥主要特點編輯 配用PSL智能型直行程電動執行器，體積小、規格全、重量輕、推力大、操作方便，無調整電位器，可靠性 單座調節閥 單座調節閥(10張) 高、噪聲小。PSL電動執行器采用—體化結構設計，具有自診斷功能，使用和調校十分方便。 有數字顯示窗口，可看到控制信號值、閥位值。 PSL智能型電動執行機構功能：帶斷控制信號故障判斷、報警及保護功能。即斷信號時可使執行機構或開；或關；或保持；或在0～100℅之間予置的任意位置。及帶閥門堵轉故障判斷、報警及保護功能。 TP系列采用頂端導向，單座密封結構。與其它同類調節閥相比，具有結構簡單、額定流量系數大，閥座泄露量小等突出優點。另外，帶有軟密封結構的TP系列既有調節功能又有切斷功能，是一種調節切斷型的調節閥，也可作切斷閥用。
