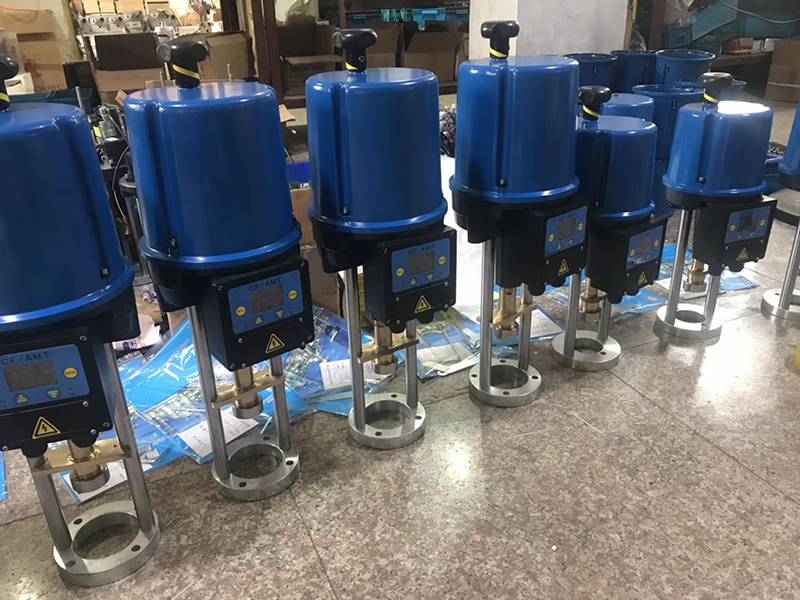

KFPSL型系列電子式直行程電動執行機構具有體積小、重量輕、力矩大、噪聲低、精度高、運行平穩、抗干

擾性強、防護等級高等優點， 被廣泛應用于石油、化工、冶金、電站、輕紡、食品、醫藥、飲料等工業部門中。

產品特點

1、產品功能

?1.1自整定功能：

閥門位置自動定位，對應執行機構的上下限位位置。

?1.2自診斷功能：

當控制過程輸入信號斷線時，具有選擇執行機構輸出保護方式（即執行機構處于：位置保持，全開、全關位

置）。

?1.3故障報警：控制過程中出現輸入信號斷電或發生堵轉卡阻等故障時，執行器發出報警。

?1.4組態功能：

①靈敏度設定：額定行程的0.5-1.5%范圍內設定。

②作用方式設定：執行機構正作用，反作用設定。

?1.5顯示功能：顯示輸入信號值、位置反饋值、參數修改設置值。

2、產品特點：

·智能化—以微處理為核心控制器，實現多功能。

·一體化—具有機電儀一體化設計思想，結構合理。

·系列化—執行機構輸出力選擇范圍多，與閥門連接方式多樣化。

·輕量化—產品體積小重量也明顯減小，另外材料采用輕金屬后使執行機構的重量減輕。

·操作便—實現閥門位置的自動定位，大大方便操作人員的煩瑣調試。

·精度高—傳動全部采用小齒隙高精度齒輪，具有效率高、噪聲低、壽命長、穩定可靠、無需再加油等特點。

·電機好—驅動電機采用高性能稀土磁性材料制作的永磁直流電機，運行平穩。具有體積小、力矩大、抗堵轉、

控制精度高等特點。

主要技術參數

1、執行機構應在下列條件下正常工作：

（1)環境溫度：-25℃～65℃；

（2)相對濕度：≤95%；

（3)大氣壓力：86KPa～106Kpa;

（4)周圍環境中無起腐蝕作用的介質。

2、電源電壓：AC 220V（AC380V,AC24V）±10% /50Hz,DC24V。

3、基本誤差：±1.0%（以額定行程的百分數表示）。

4、靈敏度：0.5-2%可調（以額定行程的百分數表示）。

5、輸入信號：4-20mA；0-10mA；0-5;1-5V；0-10V。

???????輸出信號：4-20mA；0-10mA；0-5;1-5V；0-10V

6、輸入阻抗：250Ω。

7、輸出阻抗：<600Ω。

8、防護等級：IP67

型號規格?

? ? ? ? ? ? ?

? ? ? ? ?
?? ? ? ? PSL202? PSL204? PSL208? PSL210? ? ? ? ? ? ? ? ? ? ? ?PSL312? PSL316? PSL320? PSL325??

?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? PSL210法蘭尺寸? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? PSL312 PSL316 ?PSL320 ?PSL325 法蘭尺寸

機械連接

1、PSL 直行程電動執行機構機械連接

??PSL 直行程執行機構設計采用兩個支撐立柱和一個輸出軸與閥門連接，或通過一個連接法蘭和一個輸出軸與閥門連接。

1.1與閥門連接

執行機構可以通過連桿與閥門鏈接，首先需要閥桿與執行機構出軸完全縮回。

·執行機構法蘭與閥門的法蘭用螺栓連接緊固；

·手動執行機構出軸到連接件；

·旋轉保持螺母到執行機構出軸使連接配合并旋緊；

·用隨箱專用扳手緊固保持螺母。

1.2為了進行正確的安裝和減少客戶的維護工作，在此強調以下幾點：

（1）PSL執行器與閥門連接時先將執行器安裝于閥上，執行器法蘭與閥門法蘭螺栓套好，但不并緊。然后安裝好連

接件并用專用扳手扳緊保持螺母，再手動該執行器上下運動兩遍，使閥桿與執行器輸出軸自動找正，保持同軸， 后將

執行器法蘭與閥門法蘭螺母并緊。

（2）PSL執行器與閥門連接完成后，全關時（以下端關上端開為例）不得超過*大行程（PSL202、204、為50mm，

?208、210為

65mm，312、316、320、325為100mm）如上圖所示。
