| 品牌 : | 恒菲 | 型號 : | MD941H-25C-DN300 |
| 連接形式 : | 法蘭 | 主體材料 : | 碳鋼 |
| 公稱通徑 : | 300 | 適用介質 : | 水 |
| 密封形式 : | 硬密封型 | 外形 : | 大型 |
| 流動方向 : | 單向 | 零部件及配件 : | 配件 |
| 用途 : | 安全 | 壓力環境 : | 高壓 |
| 工作溫度 : | 低溫 | 類型(通道位置) : | 三通式 |

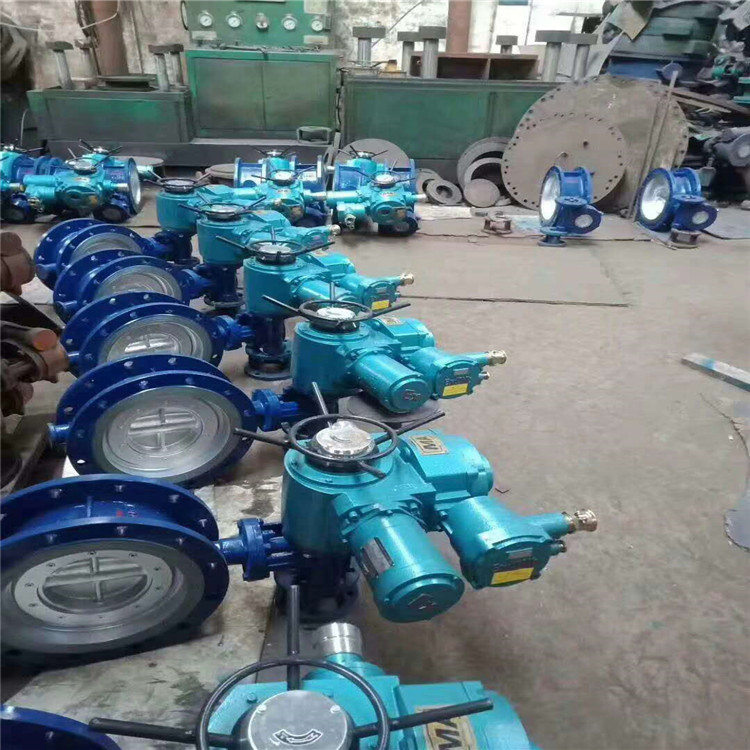

一、上海恒菲電動閥門有限公司 礦用D943H-16C DN600 礦用防爆電動蝶閥防爆電動蝶閥產品介紹
D43H、D343H 型 PN10~PN40 金屬硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
二、D943H-16C DN600 礦用防爆電動蝶閥執行標準
設計規范：GB/T 12238
結構長度：GB/T 12221
法蘭連接：GB/T 9113
試驗與檢驗：GB/T 13927
產品標識：GB/T 12220
三、D943H-16C DN600 性能參數
| 型號 | D343H-10 | D343H-10P | D343H-10R | ||||
| 工作壓力（MPa） | 1.0~4.0 | ||||||
| 適用溫度（℃） | ≤425 | ≤200 | |||||
| 適用介質 | 水、油或非腐蝕性介質 | 類介質 | 類介質 | ||||
| 材料 | 閥體、蝶板 | WCB | CF8/304 | CF3M/316L | |||
| 閥桿 | 2Cr13 | 304 | 316L | ||||
| 閥體密封面 | 堆焊 507 | － | － | ||||
| 蝶板密封面 | 304＋柔性石墨 | 304＋PTFE | 304＋PTFE | ||||
| 填料 | 柔性石墨 | PTFE | PTFE | ||||
四、D943H-16C DN600 外形及尺寸
| 公稱通徑 | 結構長度 | 外形尺寸（參考值 ） | 連接尺寸（標準值） | |||||||||||||||||||||
| L | H | Dt343H | Dt643H | Dt943H | PN4.0MPa | |||||||||||||||||||
| 毫米 | 英寸 | 短 | 長 | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D | D1 | Z-d | |||||||||
| 50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 |
|
|
| 530 | 250 | 255 | 165 | 125 | 4-18 | ||||||||
| 65 | 2 1/2 | 112 | 170 | 115 | 370 | 180 | 200 | 625 | 355 | 92 | 550 | 250 | 255 | 185 | 145 | 8-18 | ||||||||
| 80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 625 | 355 | 92 | 565 | 250 | 255 | 200 | 160 | 8-18 | ||||||||
| 100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 645 | 355 | 92 | 600 | 250 | 255 | 235 | 190 | 8-22 | ||||||||
| 125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 675 | 550 | 138 | 640 | 250 | 255 | 270 | 220 | 8-26 | ||||||||
| 150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 715 | 550 | 138 | 705 | 300 | 315 | 300 | 250 | 8-26 | ||||||||
| 200 | 8 | 152 | 230 | 208 | 605 | 270 | 280 | 800 | 550 | 138 | 775 | 300 | 315 | 375 | 320 | 12-30 | ||||||||
| 250 | 10 | 165 | 250 | 243 | 680 | 270 | 280 | 850 | 550 | 138 | 945 | 300 | 315 | 450 | 385 | 12-33 | ||||||||
| 300 | 12 | 178 | 270 | 283 | 800 | 380 | 420 | 925 | 450 | 220 | 1070 | 300 | 315 | 515 | 450 | 16-33 | ||||||||
| 350 | 14 | 190 | 290 | 310 | 830 | 380 | 420 | 1035 | 450 | 220 | 1140 | 300 | 315 | 580 | 510 | 16-36 | ||||||||
| 400 | 6 | 216 | 310 | 350 | 915 | 450 | 470 | 1070 | 650 | 280 | 1210 | 300 | 315 | 660 | 585 | 16-39 | ||||||||
| 450 | 8 | 222 | 330 | 380 | 960 | 480 | 490 | 1190 | 650 | 280 | 1335 | 575 | 714 | 685 | 610 | 20-39 | ||||||||
| 500 | 20 | 229 | 350 | 410 | 1020 | 480 | 490 |
|
|
| 1415 | 575 | 714 | 755 | 670 | 20-42 | ||||||||
鄭重承諾：產品出廠前均已經過各項嚴格品質管制作業及性能試驗，自即日起在正常使用狀況下保固一年。但非人力所能抗拒之災害，外力破壞，及未經本公司同意而私自拆卸者不在保固范圍之列。
