鋼絲繩如何固定在卷筒上面

    鋼絲繩是電動葫蘆的易損件，那么在更換時如何將鋼絲繩更好的固定在卷筒上呢？鋼絲繩在卷筒上的纏繞方向必須根據鋼絲繩的捻向，右捻繩從左到右，左捻繩從右到左。

    鋼絲繩在卷筒上固定必須十分可靠，便于檢查和裝拆，避免在固定處使鋼絲繩受到過分的彎曲。目前采取的固定方法有以下幾種：

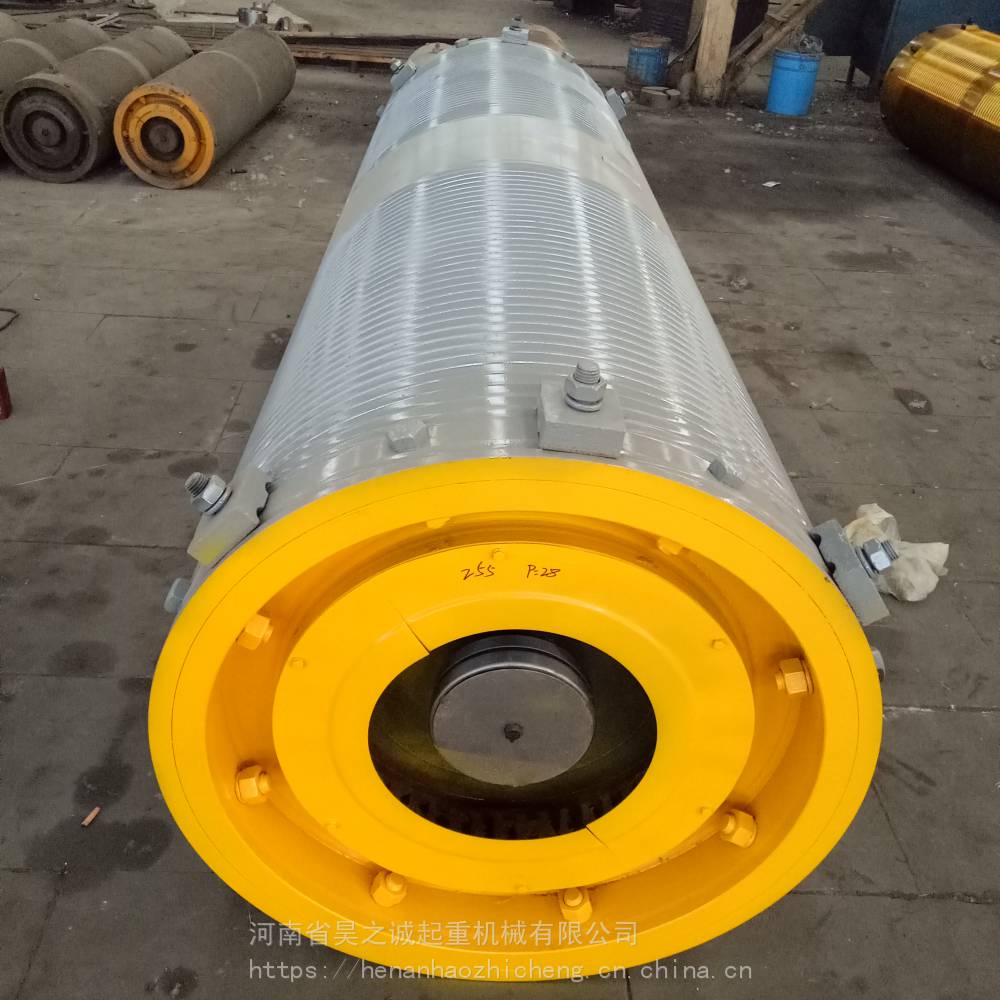

    1.用壓板固定（圖a，b）

    利用壓板和螺栓固定繩尾，這種方法構造簡單，裝拆方便，便于觀察和檢查，***，目前常用，在用于多層繞時，一般采用這種形式（圖b）。

    2.用長板條固定（圖c）

    在鑄造卷筒的筒體上留有固定鋼絲繩繩尾用的穿孔，在孔內裝上凸頭板條，板條下面有縱向繩槽，板條用螺釘壓緊。這種方法可使卷筒縮短，但是卷筒構造復雜。

    3.用楔子固定（圖d）。

    鋼絲繩繞在楔子上，并與楔子一起裝入卷筒的楔孔內，在鋼絲繩拉力作用下被楔緊。楔子的斜度一般為1:4~1:5，以滿足自鎖條件。這種方法卷筒構造復雜，不便于鋼絲繩更換，但可以用于多層繞。

    應注意的是，鋼絲繩在滑輪或卷筒上繞入繞出時，通常要發生偏斜，其偏斜角不能太大，否則鋼絲繩就會碰擦繩槽側邊或臨側鋼絲繩而引起鋼絲繩擦傷或繩槽損壞，甚至發生跳槽現象；光面卷筒會使鋼絲繩不能均勻排列而產生亂繞現象。

   φ300*800*14卷筒組  φ300*1000*14卷筒組 φ300*1200*14卷筒組 φ300*1500*14卷筒組
   φ300*1600*14卷筒組 φ400*1000*20卷筒組 φ400*1500*20卷筒組 φ400*1700*25卷筒組
   φ400*1500抓斗卷筒組 φ400*2000*25卷筒組 φ400*2200*25卷筒組 φ400*2500*25卷筒組
   φ500*1500*25卷筒組 φ500*1500抓斗卷筒組φ500*1700抓斗卷筒組 φ500*1800*25卷筒組
   φ500*2000*25卷筒組 φ500*2200*25卷筒組 φ500*2300*25卷筒組 φ500*2500*25卷筒組
   φ500*1500*30卷筒組
   φ650*2000*30卷筒組 φ650*2200*30卷筒組 φ650*2500*30卷筒組 φ650*2600*30卷筒組
   φ650*3000*35卷筒組 φ700*1860*40卷筒組 φ700*2500*45卷筒組 φ800*1800*45卷筒組
   φ800*2000*35卷筒組 φ800*2500*35卷筒組 φ800*2800*40卷筒組 φ800*3000*40卷筒組
   φ1000*2000*40卷筒組 φ1000*2500*40卷筒組 φ1000*3000*45卷筒組 φ1000*3500*45卷筒組

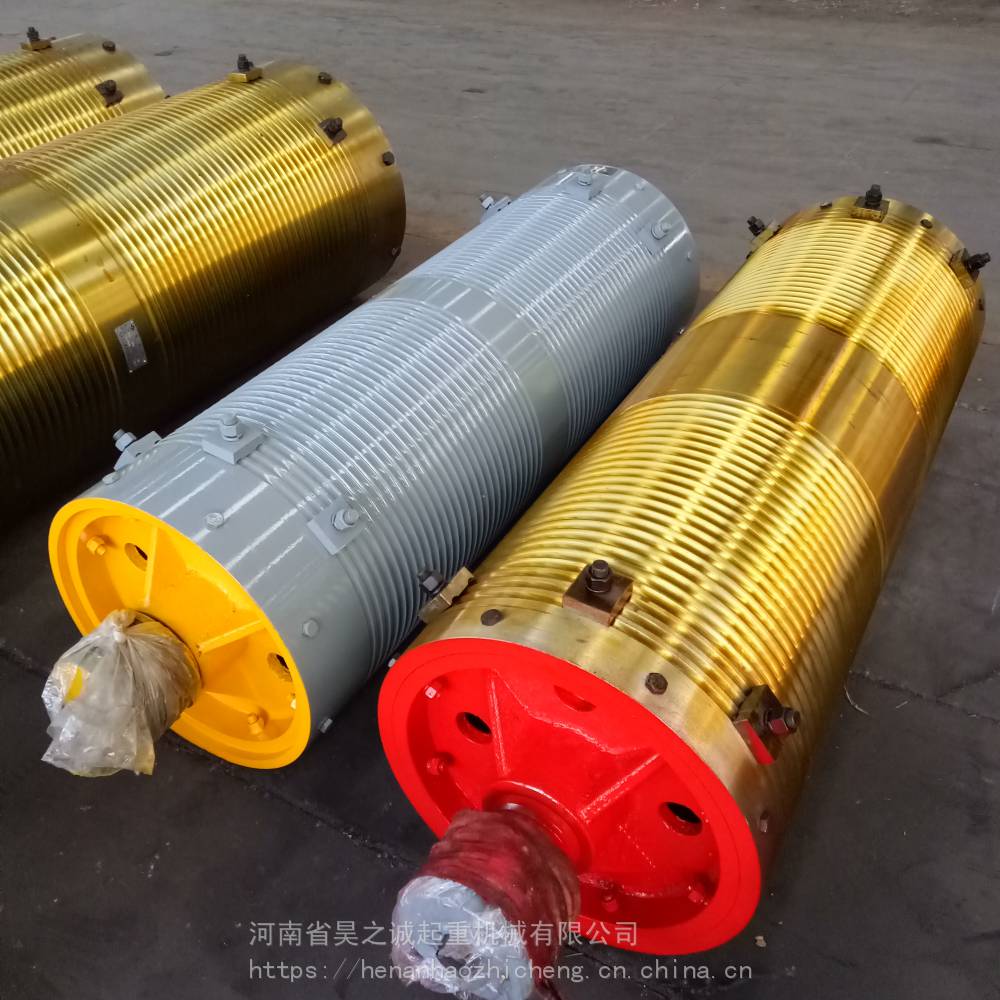

       單層纏繞卷筒的筒體表面切有弧形斷面的螺旋槽，以增大鋼絲繩與筒體的接觸面積，并使鋼絲繩在卷筒上的纏繞位置固定，以避免相鄰鋼絲繩互相摩擦而影響壽命。　　
       多層纏繞卷筒的筒體表面通常采用不帶螺旋槽的光面，筒體兩端部有凸緣，以防止鋼絲繩滑出。其缺點是鋼絲繩排列緊密，各層互相疊壓、摩擦，對鋼絲繩的壽命影響很大。卷筒的結構尺寸中，影響鋼絲繩壽命的關鍵尺寸是卷筒的計算直徑。
       為了保證鋼絲繩尾的固定可靠，減少壓板或楔塊的受力，在取物裝置降到下極限位置時，在卷筒上除鋼絲繩的固定圈外，還應保留1.5～3圈安全圈，也稱為減載圈，這在卷筒的設計時已經給予考慮。在使用中，鋼絲繩尾的圈數保留得越多，繩尾的壓板或楔塊的受力就越小，也就越安全。如果取物裝置在吊載情況的下極限位置過低，卷筒上剩余的鋼絲繩留數少于設計的安全圈數，就會由于鋼絲繩尾受力超過壓板或楔塊的壓緊力，從而導致鋼絲繩拉脫，重物墜落。

       板材下料→滾制筒體并焊接縱向焊縫→查驗筒體縱向焊縫及幾許尺度：直徑、長度、內徑橢圓度公差等，關于大直徑筒體按技術規程加焊技術拉筋→機加工筒體環形坡口，對技術有請求粗加工筒體外圓的要加工其外圓→筒體接長焊接。關于筒體兩端需加焊技術拉筋的按技術規程規則執行，并查驗環縫焊接質量及機加工余量→筒體長度定尺加工及兩端止口或坡口加工→焊接筒體端部法蘭板、軸、內支承圈等。
