規格 :	DN50-DN600	型號 :	402

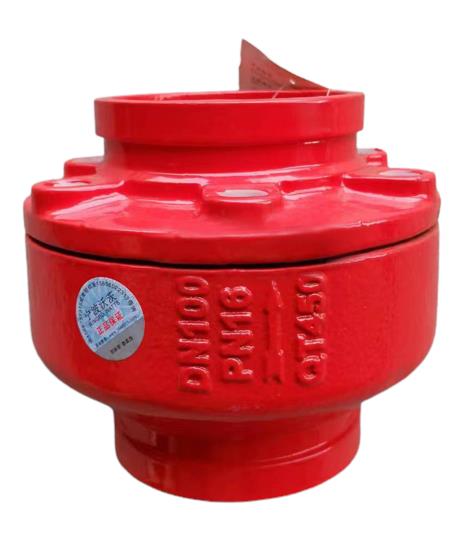

品牌 :	寧波沃茨	產品名稱 :	消聲止回閥
公稱壓力 :	1.6MPA	使用介質 :	水，蒸汽，油品等
驅動方式 :	自動	公司性質 :	外資企業

消聲止回閥為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，以便閥瓣具有足夠有旋啟空間，并使閥瓣真正的、的與閥座接觸。閥瓣可以全部用金屬制成，也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面，這取決于使用性能的要求。
止回閥根據其結構和安裝方式可分：
1、旋啟式止回閥：閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升蝶式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。蝶式止回閥分單瓣式、雙瓣式和多瓣式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。
2、升降止回閥：閥瓣沿著閥體垂直中心線滑動的止回閥，消聲止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。消聲止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。
3、斜盤止回閥：閥瓣圍繞閥座內的銷軸旋轉的止回閥。比碟式止回閥結構更加簡單，只能安裝在水平管道上，密封性較好。
4、消聲止回閥：閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。
5、壓緊式止回閥：這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥或角閥的綜合機能。此外，還有—些不適用于泵出口安裝的止回閥，如底閥、彈簧式，Y型等止回閥。

消聲止回閥性能特點：
①閥體內腔采用流線型設計，流量按99%以上設計，減少急彎、拐角、尖凸，從而減少流體的阻力；
②閥瓣前后設計為錐形，使流體阻力大大減少，又減少了因紊流所產生的噪聲；
③閥瓣關閉的行程短，只有公稱通徑的1/4，減少了閥瓣的關閉時間，減少了水錘的產生；
④閥使用彈簧加速閥瓣關閉速度、降低水錘產生；
⑤閥瓣為空心薄殼結構，減少閥瓣的慣性，不但使閥瓣關閉時能迅速啟動，也減少了關閉時的沖擊噪聲；
⑥產品可以垂直、水平、傾斜以及任何角度安裝；
⑦內外表面均噴涂環保涂層，確保產品的防腐蝕及性。

消聲止回閥的原理結構：
1、閥門在使用過程中，介質按圖示箭頭方向流動。
2、當介質按規定方向流動時，閥瓣受介質力的作用，被開啟；介質逆流時，因閥瓣自重和閥瓣受介質反向力的用， 使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
3、閥體及閥瓣的密封面采用不銹鋼堆焊。
4、結構長度符合GB/T12221-2005標準，法蘭連接符合GB/T17241.6-2008標準

消聲止回閥的優點用途：
1、閥瓣采用特別外形設計，閥體采用“腰鼓”外形設計，改善介質流向，降低流阻系數。
2、閥門采用短結構形式，雖然水頭損失比升降式靜音止回閥稍大些，但體積小、價格便宜。
3、結構緊湊，導向軸與導向架之間裝有非金屬潤滑套，閥瓣升降靈活，不會產生抱死現象。
4、骨架式橡膠密封圈直接鑲嵌在閥體上，避免了介質長時間對密封圈的直接沖刷，使用壽命明顯延長，堅固耐用。
5、閥瓣啟閉行程短，可以有效的防止水錘產生。
6、適用于給排水系統，高層建筑管網，可安裝在泵的出口處，結構稍加改動，可做為吸水底閥使用，但不適用于污水管網。
