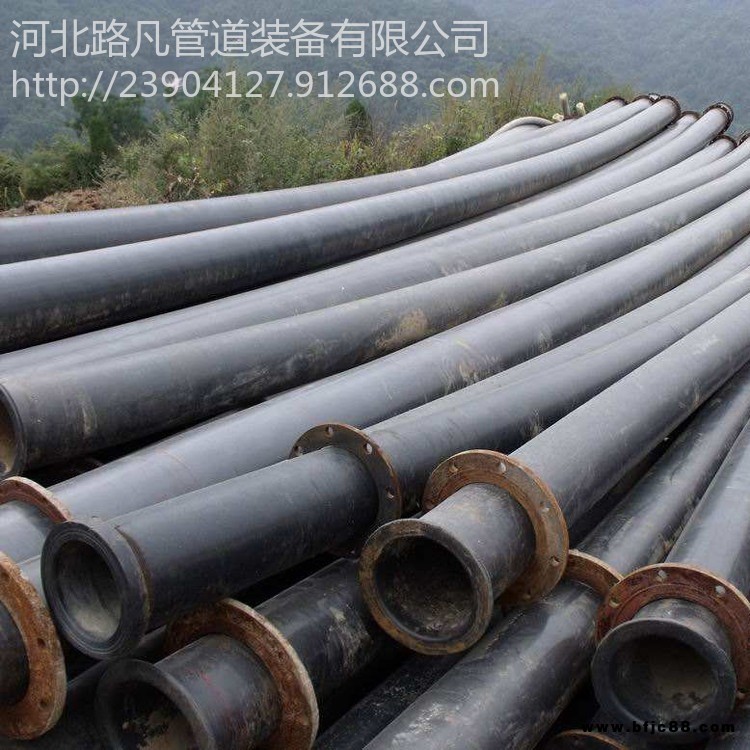

耐磨管道結構

耐磨管道是用于工程磨損嚴重部位，內部加有一層耐磨層的復合管道，起到節能減排、耐磨、防腐作用的復合管道。

根據磨損工況的不同，對耐磨管道內襯也有不同的材料選擇。有內襯耐磨陶瓷管道（襯三氧化二鋁，碳化硅，氧化鋯，氮硅，塞隆，氮化鋁，氮化硼等）；耐磨合金管；龜甲網耐磨管件；鋼橡耐磨管；鋼塑耐磨管；耐磨鑄石管；耐磨自蔓延復合管道 ；稀土合金耐磨管等。

耐磨陶瓷復合管道與傳統的鋼管、耐磨合金鑄鋼管、鑄石管以及鋼塑、鋼橡管等有著本質性區別。耐磨管道外層是無縫鋼管，內層是剛玉。剛玉層硬度高達 HV1100-1400，相當于鎢鈷硬質合金，耐磨性比碳鋼管高20倍以上。耐磨管道抗磨損主要是靠內層幾毫米厚的剛玉層，這比耐磨合金鑄鋼管、鑄石管既靠成分和組織，又靠厚度來抗磨已經有了質的飛躍。

耐磨管道性能

耐磨陶瓷復合管道迅速占領市場，除質量高、性能好外，還在于它的性能價格比高于其他耐磨耐蝕耐熱管材。在相同規格和單位長度的耐磨管道方面，耐磨陶瓷復合管道重量只有耐磨合金鑄鋼管的二分之一左右，其每米工程造價降低20%-30%；只有鑄石管重量三分之一，每米降低工程造價 5%-10%；在腐蝕或高溫場合下使用的耐磨管道，其價格只有不銹鋼管、鎳鈦管的幾分之一。

◆ 內襯層為剛玉陶瓷(a-AL2O3)，莫氏硬度可達9.0相當于HRC90以上，耐磨壽命是淬火鋼的十倍甚至幾十倍。

◆ 可在-50--700℃溫度范圍內長期正常運行。材料線膨脹系數6-8×10-6/0C，約為鋼管的1/2左右，具有良好的熱穩定性。

◆ 內表面光滑度優于任何金屬管道，清阻力系數為0.0193，運行阻力小，運行費用低。

◆ 陶瓷層為(a-AL2O3)，屬中性特質，具有耐酸堿和耐海水腐蝕，并同時具有防垢等特性。

◆ 該管重量輕，焊接性能好，可采用焊接、法蘭、快速聯結等方式，施工安裝方便，且可減少安裝費用。

◆ 經有關設計院和施工單位工程預算和工程實際比較，該管工程造價與鑄石相當，與耐磨合金管相比，工程造價下降20%左右。
