一、產品簡介：用于檢測建筑砌體抗剪強度的專用儀器。上海榮計達儀器科技有限公司成立于2015年。地址位于中

國上海市閔行區浦江鎮沈杜公路3259號，從事試驗儀器制造、加工，建材儀器領域的技術開發、技術咨詢、技術轉讓。產

品涉及水泥砂漿檢測儀器、混凝土檢測儀器、公路土工檢測儀器、瀝青防水材料檢測儀器、油漆涂料物理性能檢測等幾大

類。公司技術力量雄厚,檢測技術先進,生產經驗豐富，長期以來我們以技術向市場推介優質的設備與儀器，用 率服務

于市場，憑借健全的管理制度保障服務質量，依靠高素質的技術人才保證服務水準，為客戶提供實驗室儀器及電子行業生

產設備的整體解決方案和服務。

二、特點：

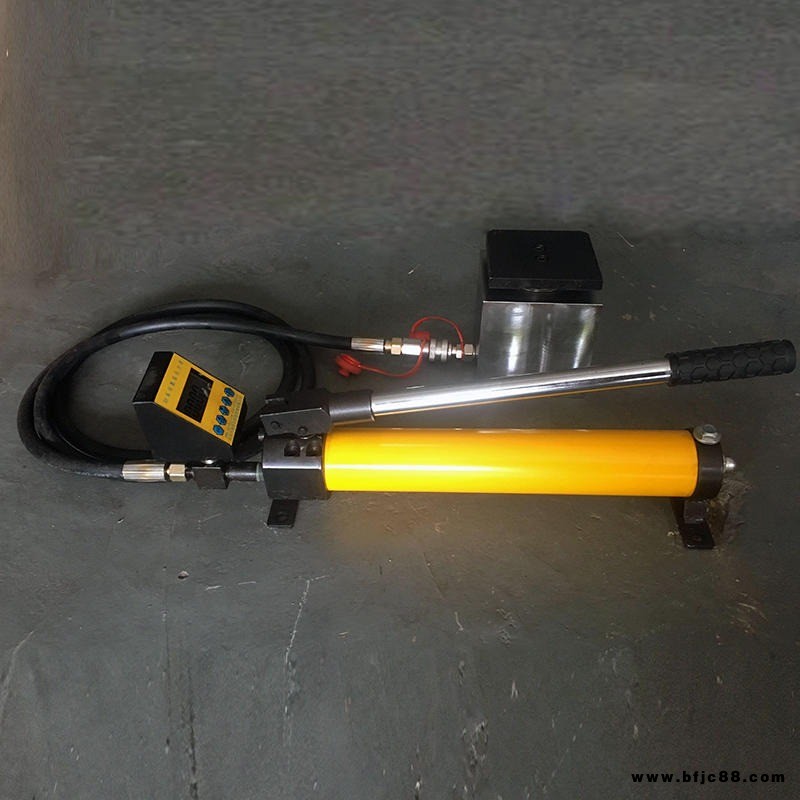

■該儀器結構新穎，體積小巧，質量輕盈，操作方便。

■采用手動泵加荷油缸，操作簡單方便，互換性強。

■數字顯示壓力表，可直接讀出剪切力。

三、主要技術參數：

■額定推力（Kn）:75

■額定行程:20-25

■相對測量范圍（%）:20-80

■示值相對誤差（%）:±2

■外形尺寸:115×65×110

■質量? ? （Kg）: 8

四、操作方法：

■所示，先將砌塊相鄰一端的另一砌塊掏出，清除四周的灰縫，制備出安放主機的孔洞。其截面尺寸不得小于115mmX65mm，然后掏空并清除砌塊另一端的豎縫。

■砌塊兩端的灰縫應清理干凈。開鑿清理過程中，嚴謹擾動砌塊;如發現砌塊有明顯缺棱掉角或上下灰縫有明顯松動現象時，應舍棄該砌塊。被推砌塊的承壓面應平整，否則應用變砂輪等工具磨平。

■將雙剪儀主機放入開鑿好的孔洞中，使儀器的蓋板與砌塊的頂面重合，儀器軸線與砌塊軸線吻合，若開鑿孔洞過長，應在儀器尾部另加墊塊。

■壓動手動泵，使雙剪儀對砌塊均勻施加水平載荷，直至砌塊和砌體之間相對位移，砌塊達到破壞狀態。加荷的全過程宜為1-3min。

■記錄砌塊破壞時數字壓力表的讀數。根據此讀數可計算出灰縫面的抗剪強度。
