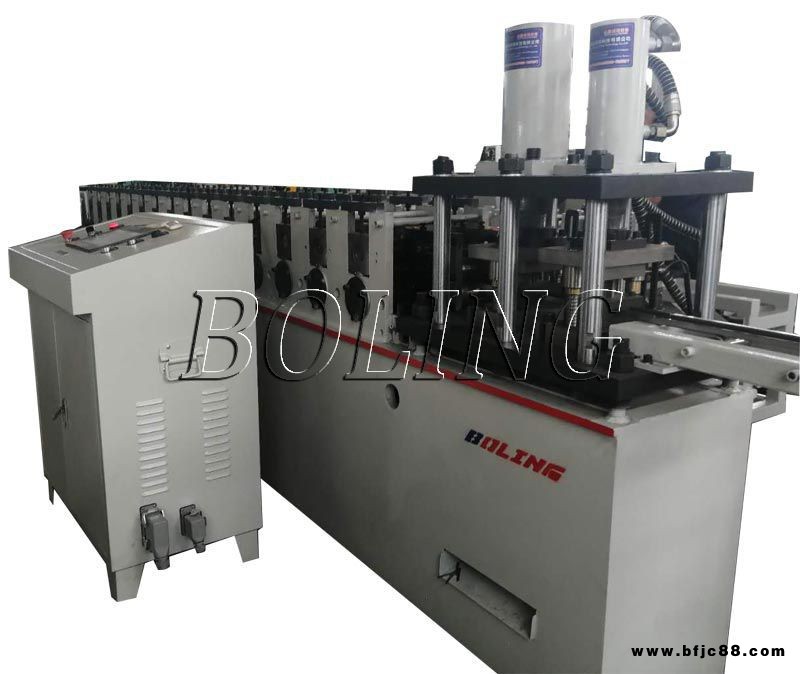

山東鋼跳板成型設備成型生產線功能簡介：
電纜橋架生產設備占地約120平方米，設備組成主要包括：放料裝置、校平裝置、自動送料裝置、沖孔裝置、高精度冷彎成型主機、收料裝置、電氣控制系統等部件組成；
鋼跳板全自動設備成型設備有：槽式、托盤式、蓋板、梯級、橫撐、底板等機組
鋼跳板一體成型設備成型機主要功能：材料校平、伺服自動沖密集孔/環型筋等、冷彎成型、橋架寬度高度自動調節等。
腳踏板成型設備成型生產線優點：
1、高度的自動化程序，減少人工操作；　
2、工作效率高，提高企業產能；　
3、整個工藝的生產流程穩定，提高產品的品質和一致性；　
4、大批量生產，降低了企業生產成本。

腳踏板自動生產線設備成型設備工藝流程：
   帶鋼上料→鋼卷放料→材料校平→高精度伺服送料→連續沖孔→自動下料→高精度冷彎成型→收料→電氣控制系統。
全自動腳踏板設備成型機主要技術參數：
材料規格：Q235冷軋帶鋼/鍍鋅帶鋼
材料厚度：0.8mm--2.0mm（可定制）
生產速度：12米/分鐘
生產規格：寬100-600mm；高50-200mm；長度自由設定
電壓參數：380V/415V，50Hz, 3相
氣源：0.5m3/Min；壓力為0.7MPa
液壓油型號：46#液壓油
齒輪油型號：18#齒輪油
軋輥材質：GCr15數控加工；淬火處理，硬度達HRC58°-60°
驅動電機：變頻電機驅動
電機功率：約45kw
模具材質： Cr12MoV
傳動模式：傳動齒輪箱
切斷方式：液壓切斷
切斷尺寸公差：≤ ±1mm
操作系統：觸摸屏人機界面操控
電氣控制：三菱PLC程序控制
占地空間： 30*4*3米（長×寬×高）
