| 品牌 : | 奇高閥門 | 型號 : | TB |
| 材質 : | 鑄鋼 | 連接形式 : | 螺紋 |
| 種類 : | 雙金屬片 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 類型(通道位置) : | 直通式 |
TB3F、TB5F、TB6F、TB11F可調雙金屬片溫度調整型蒸汽疏水閥適用于散熱器、換熱器、夾套蝸、加熱盤管、烘干機、消毒器等。雙金屬溫調式蒸汽疏水閥排放溫度可再調整，安裝姿勢自由，內部全不銹鋼，利用高溫度凌潔水成水封式，有效減少蒸汽泄漏，動作靈敏抗水擊無噪聲，排空性能優良結構簡單容易維修保養，適用高溫度蒸汽管線。
?特點
1、新型SCCV關閉系統設計，關閉可靠，壽命長久。
2、排放溫度可調整，有效地利用高溫凝結水中的顯熱，節能效果顯著。
3、排放溫度在管網運行時就可進行，并可任意角度安裝。
4、閥前始終存有高溫凝結水，形成可靠的水封，無蒸汽泄漏。
5、抗水擊，排空氣性能優良。
6、動作時無噪音，有利于保護環境。
7、通汽初始，閥門全部開啟，低溫冷凝水和空氣迅速排除，大大縮短設備啟動時間。
8、內部零件全部用不銹鋼制造，抗腐蝕、汽蝕。

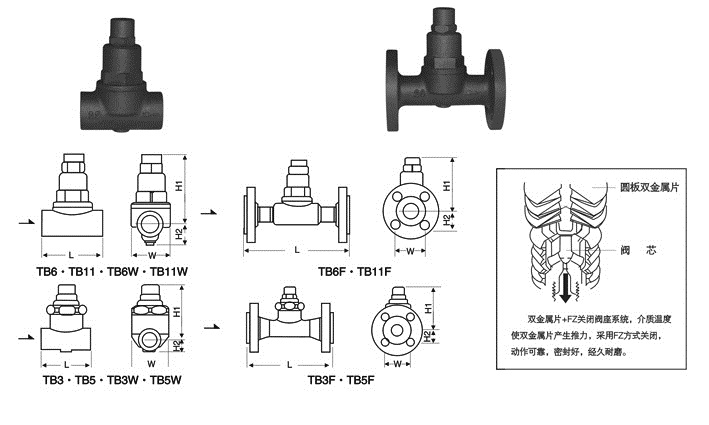

主要技術參數
產品型號 | 公稱通徑DN | 連接方式 | 使用壓力Mpa | 高允許溫度 | 調整溫度范圍 | 外型尺寸 | 參考重量kg | |||
L | H1 | H2 | W | |||||||
TB6 | 15-20 25 | 螺紋 | 0.01-1.6 | 220 | 50-180 | 90 95 | 108 | 25 | 63 | 1.8 |
TB6F | 15-20 25 | 法蘭 | 0.01-1.6 | 220 | 50-180 | 150 160 230 | 108 | 25 | 63 | 3.2 3.9 5.6 |
TB6W | 15-20 25 | 承插焊 | 0.01-1.6 | 220 | 50-180 | 90 95 | 108 | 25 | 63 | 1.8 |
TB11 | 15-20 25 | 螺紋 | 0.01-1.6 | 220 | 50-190 | 90 95 | 108 | 25 | 63 | 1.8 |
TB11F | 15-20 25 32-50 | 法蘭 | 0.01-1.6 | 220 | 50-190 | 150 160 230 | 108 | 25 | 63 | 3.2 3.9 5.6 |
TB11W | 15-20 25 | 承插焊 | 0.01-1.6 | 220 | 50-190 | 90 95 | 108 | 25 | 63 | 1.8 |
TB3 | 15-20 25 | 螺紋 | 0.01-1.6 | 350 | 50-190 | 80 85 | 90 | 23 | 56 | 1.5 |
TB3F | 15-20 25 | 法蘭 | 0.01-1.6 | 350 | 50-190 | 150 160 | 90 | 23 | 56 | 3.3 4.2 |
TB3W | 15-20 25 | 承插焊 | 0.01-1.6 | 350 | 50-190 | 80 85 | 90 | 23 | 56 | 1.5 |
TB5 | 15-20 25 | 螺紋 | 0.01-2.1 | 350 | 50-200 | 80 85 | 90 | 23 | 56 | 1.5 |
TB5F | 15-20 25 | 法蘭 | 0.01-2.1 | 350 | 50-200 | 150 160 | 90 | 23 | 56 | 3.3 4.2 |
TB5W | 15-20 25 | 承插焊 | 0.01-2.1 | 350 | 50-200 | 80 85 | 90 | 23 | 56 | 1.5 |
