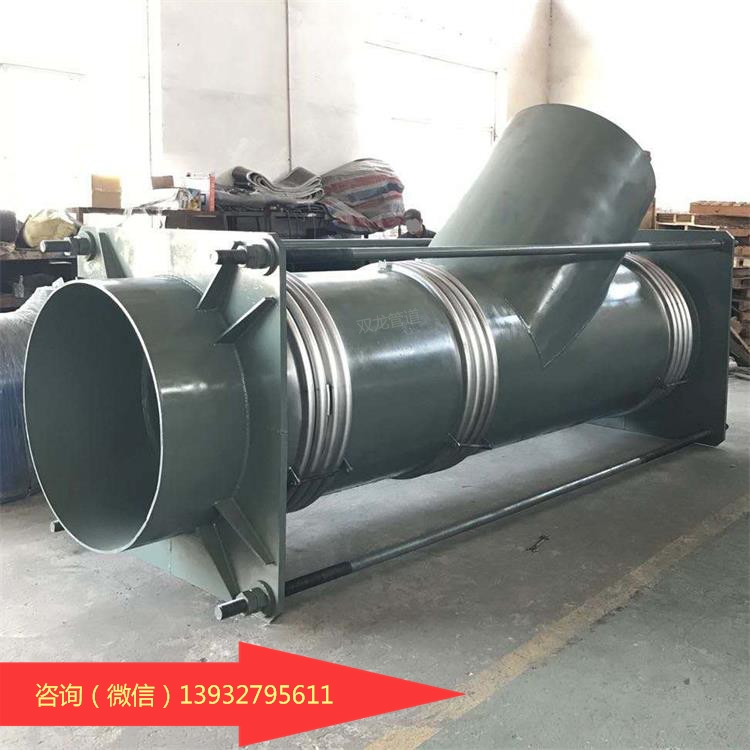

在每座熱風爐的熱風支管兩側的主管上各安裝一個波紋管補償器，在熱風支管與主管中心線的交點處設置固定支座。這種設計消除了熱風主管端頭盲板力對熱風支管的影響，但燃燒期熱風爐爐殼膨脹對支管向外擠壓，送風期支管拉桿在三岔口盲板力作用下伸長，對管道固定點的作用力，仍會影響到該處的管殼，并且這種作用隨著燃燒、送風周期性變化。根據實際溫度、壓力、固定點計算得出，三岔口鋼殼變形量點出現在相貫線的上下兩個交點處。

波紋補償器安裝注意事項：所通介質氯離子含量≤25PPM。嚴禁焊渣濺傷波紋管。必須按產品流向標志安裝。波紋管兩端必須合理的設置導向支座及固定支座。不允許用波紋補償器的變形來強行調整管系位置的安裝誤差。禁止用安裝拉桿或限位拉桿起吊。安裝完畢后，應拆除運輸拉桿和帶有黃色標記的限位拉桿。

在實際生產中，很多客戶對于波紋補償器,膨脹節的拉桿的作用有模糊的認識，有的廠家就將其拆掉了，因而造成安全隱患

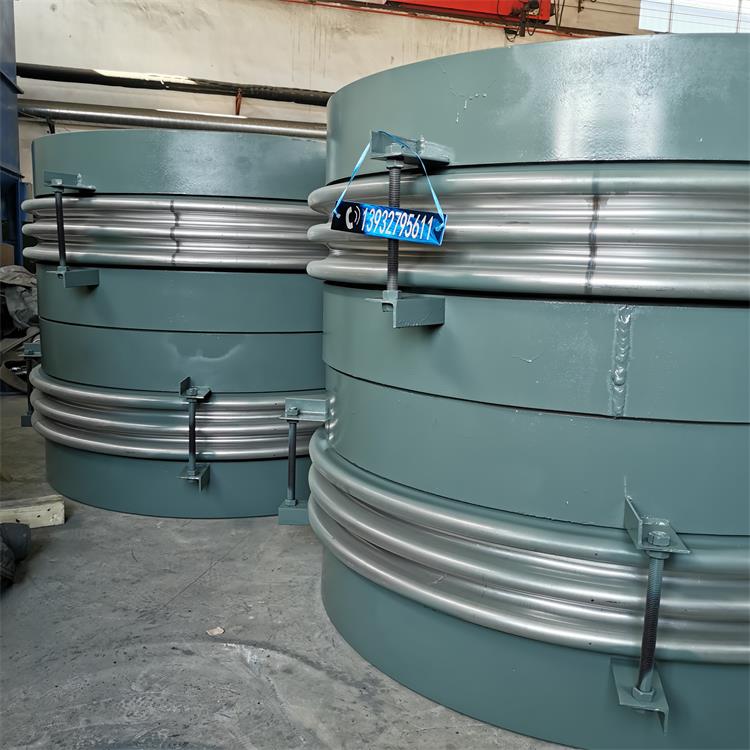

波紋補償器依據補償功能分類很多,對于通用型波紋補償器的拉桿，是運輸拉桿，主要是防止運輸中波紋管受到撞擊和防止運輸中震動引起焊縫開裂，另外安裝后一般不能取消（廠家若是在拉桿上涂有黃漆，則表示可以拆除）而是應根據膨脹量的大小松開螺栓，波紋補償器一般都有一個膨脹限位，否則無限制會把波紋補償器弄壞的。而對于大拉桿波紋補償器,小拉桿波紋補償器的拉桿是不能去掉的，因?yàn)樗坏尬?還要防止額外盲板力。綜上所述，波紋補償器的拉桿是不應當去掉的

波紋管在正常情況下應當符合下列條件：

1、高彈性極限，在抗拉強度和疲勞強度，來確保波紋補償器的工作。

2、良好的可塑性，以方便波紋管成型加工，并通過隨后的處理過程，以獲得足夠的硬度和強度。

3、良好的耐腐蝕性能，以滿足波紋補償器工作在不同的環境要求。

4、良好的焊接性能，來滿足在焊接工藝要求生產過程中波紋管。
