| 品牌 : | 晉杰機電 | 型號 : | WJ41H-40C |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 驅動方式 : | 手動 |

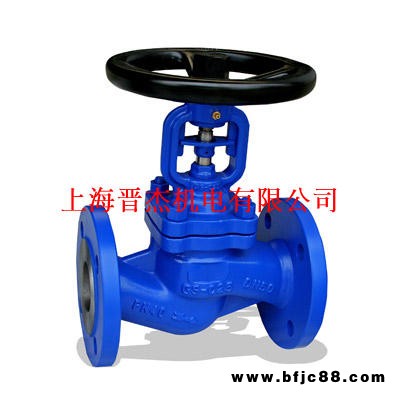

WJ41H,WJ41Y蒸汽波紋管截止閥專業生產廠家，由本廠自主研發生產的蒸汽截止閥質量可靠、價格合理、售后服務完善。WJ41H,WJ41Y蒸汽波紋管截止閥適用于各種輕重工業及樓宇管道。能恩品質，全球共享！截止閥廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。 ? |
產品名稱 | WJ41H,WJ41Y蒸汽波紋管截止閥 |
產品型號 | WJ41H、WJ41Y |
公稱通徑 | DN15-350mm |
壓力范圍 | 1.6MPa-4.0MPa |
閥體材質 | 鑄鋼、不銹鋼 |
?
?
產品概述：
WJ41H、WJ41Y蒸汽波紋管截止閥也叫波紋管密封截止閥，通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏的設計。波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。 適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。適用于公稱壓力PN1．616MPa，工作溫度-29350的易燃、易爆、 、毒性流體、高溫導熱油、 等介質。廣泛應用于：石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、 等其它氣體系統中，性能安全可靠，廣泛應用于乙二醇等工業流體。驅動方式有手動、齒輪傳動、電動、氣動等。產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，提高工廠設備安全。并符合國際密封標準。密封面棧焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。
?
制造標準：
驅動方式 | 手動 |
電動 | |
設計標準 | DIN3356 |
結構長度 | DIN3202 |
連接法蘭 | DIN2543-2545 |
試驗和檢驗 | DIN3230 |
?
產品性能規范：
公稱壓力（MPa） | 殼體試驗壓力（MPa） | 密封試驗壓力(MPa) | 適用溫度() |
1.6 | 2.4 | 1.76 |
|
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
6.4 | 9.6 | 7.04 |
注：系列閥門連接法蘭可根據用戶要求設計制造
?
?
1.6MPa主要外形連接尺寸及重量：
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 |
重量(Kg) | 4 | 4.5 | 5 | 7 | 9 | 12.5 | 18 | 23 | 41 | 54 | 90 | 160 | 260 | 410 | 610 |
?
2.5 MPa主要外形連接尺寸及重量：
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 450 |
重量(Kg) | 4 | 4.5 | 5 | 7 | 9.5 | 13 | 19 | 24 | 43 | 57 | 95 | 168 | 300 | 510 | 680 |
?
4.0 MPa主要外形連接尺寸及重量：
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 500 |
重量(Kg) | 4 | 4.5 | 5 | 8 | 10 | 13.5 | 20 | 25 | 45 | 60 | 98 | 171 | 340 | 580 | 780 |
?
