品牌 : | 英集芯 | 型號 : | IP5303RG1 |
電源電壓 : | 5V | 用途 : | 儀器 |
功率 : | 12W | 特色服務 : | EMI衰減技術,輕松過認證 |
充電電壓 : | 1.2A | 類型 : | 驅動IC |
驅動芯片類型 : | 電源 | 針腳數 : | 8 |
放電電壓 : | 1.0A | 充電壓精度 : | ± 0.5% |
美容儀充電管理芯片ip5303RG1雙LED燈顯示充電紅滿電綠放電不亮燈
? ? ? IP5303RG1的高集成度與豐富功能,使其在應用時 僅需極少的 器件,并有效減小整體方案的尺寸, 降低 BOM 成本。
? ? ??IP5303RG1只需一個電感實現降壓與升壓功能。 DC-DC 轉換器工作在 350KHz,可以支持低成本電 感和電容。
? ? ??IP5303RG1的同步升壓系統提供 1.0A 輸出電 流,轉換效率高至 91。空載時,自動進入休眠狀 態,靜態電流降至 50uA 左右。
? ? ??IP5303RG1采用開關充電技術,提供 1.2A 電 池端充電電流,充電效率高至 93;內置 IC 溫度和輸入電壓智能調節充電電流。
?

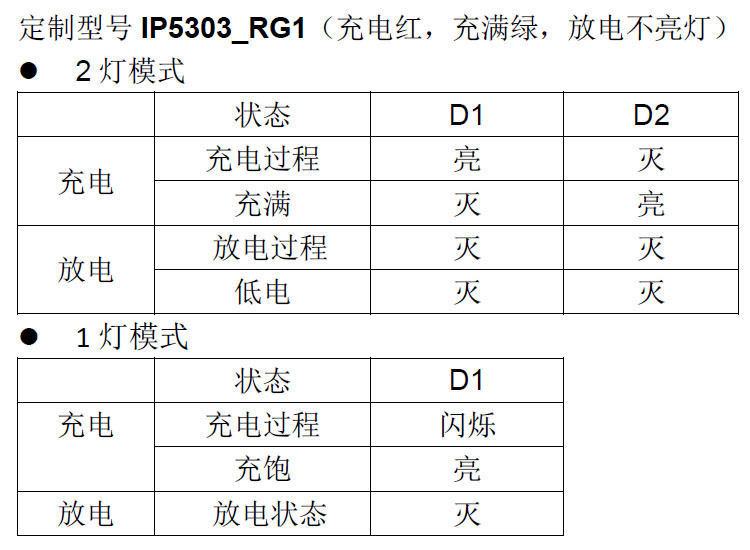

一、IP5303RG1燈顯模式:
二、IP5303RG1兩顆LED燈顯典型應用原理圖:
三、IP5303RG1一顆LED燈顯典型應用原理圖:
四、IP5303RG1按鍵方式
IP5303 可識別長按鍵和短按鍵操作,不需要按鍵時 PIN5 腳懸空。
(1)按鍵持續時間長于 30ms,但小于 2s, 即為短按動作,短按會打開電量顯示燈和升壓輸出。
?
(2)按鍵持續時間長于 2s, 即為長按動作, 長按會開啟或者關閉照明 LED。
(3)小于 30ms 的按鍵動作不會有任何響應。
(4)在 1s 內連續兩次短按鍵,會關閉升壓輸出、電量顯示和照明 LED。
?
