產品介紹

GTR-V1氣體透過率測試儀適用于塑料薄膜、復合膜、高阻隔材料、片材、金屬箔片、橡膠等材料的 O2、CO2、N2 及空氣等多種氣體透過率的檢測。

測試原理

利用壓差法的原理設計，將預先處理好的試樣放置在上下測試腔之間，壓緊密封好，然后對整個系統抽真空，當達到要求的真空度后，關閉下腔，向高壓腔（上腔）充入一定的試驗氣體，并調節上腔壓力，保持試樣兩側形成恒定的氣壓梯度差，氣體在壓差梯度的作用下，由高壓側（上腔）向真空側（下腔）滲透。精確測量真空腔（下腔）的壓強變化，計算試樣的各項阻隔性參數。符合 GB1038、ASTM D1434 等標準。

參考標準

YBB 00082003、GB/T 1038、ASTM D1434、ISO 2556、ISO 15105-1、JIS K7126-A

產品特點

采用進口高精度真空傳感器和壓力傳感器；

·系統具備自檢測能力，避免故障狀態下繼續測試；

·水浴控溫，自動控制升溫降溫，溫控范圍更寬更精確；并聯式工作，可靠性更高；

·極限零點與密封管道系統,運用基線技術，去除系統誤差，測試結果更精確；

·樣品防側漏結構設計，更加穩定可靠的安裝試樣密封；

·具備精確的壓力控制能力，與保壓功能；

·嵌入式系統控制，采用高品質元器件，保證儀器運行的穩定性、可靠性；

·高速真空能力，減少真空時間；

·測試時間短，效率高；

·斷電保存功能；

技術參數

測量范圍（膜） 0.01～50000cm3/(m2·24h·0.1MPa)；（擴展提交不小于500000cm3/(m2·24h ·0.1MPa)）

試樣數量 1

主傳感器數量 1

測試模式 獨立自動化

真空分辨率 0.01Pa

真 空 度 ＜5Pa

溫控范圍 5℃～65℃（濕度發生裝置，其他可選）

分 辨 率 0.01℃

控溫精度 ±0.1℃

試驗壓力 -0.1 MPa～0.1 MPa（常規）

氣源壓力 0.1 MPa～0.6 MPa

試驗氣體 O2、N2、CO2或者其它氣體

載氣接口 Ф6

真空管徑 1/4"

校正方式 標準膜校正、真空傳感器外校

樣品厚度 ≤3mm（可選）

透過面積 38.48cm2（可選）

測試直徑 Φ97mm（可選）

產品配置

·標準配置： 主機、真空泵、真空波紋管、氣體軟管、減壓閥、圓盤取樣器、密封脂

·選購件：瓶裝測試夾具

·自備：測試用氣體瓶（氧氣等）

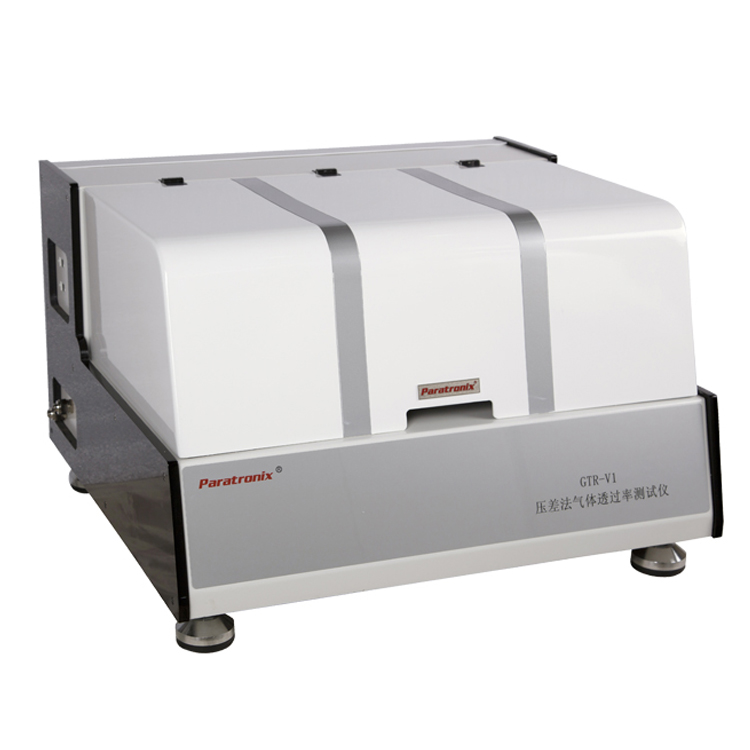

設備外觀圖為標準設備外觀，定制設備外觀會有所差異

·全程監控、自動記錄，測試過程可全程重現；

·自動測試：設定測試參數，開始后測試自動進行，自動判斷試驗結束并保存測試結果；
