_防水套管

管道穿過鐵道、馬路、街道等處，為防止管道受荷載被壓壞，而在管道外部設置保護性套管，如：大口徑混凝土管道，大口徑鋼管等避免外力（荷載）直接作用在管道外壁上，造成管道破損，而采取的措施。

防水套管又叫穿墻套管，穿墻管。柔性防水套管一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物，套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。防水套管分為剛性防水套管和柔性防水套管。兩者主要是使用的地方不一樣，柔性防水套管主要用在人防墻，水池等要求很高的地方，剛性防水套管一般用在地下室等管道需穿管道的位置。

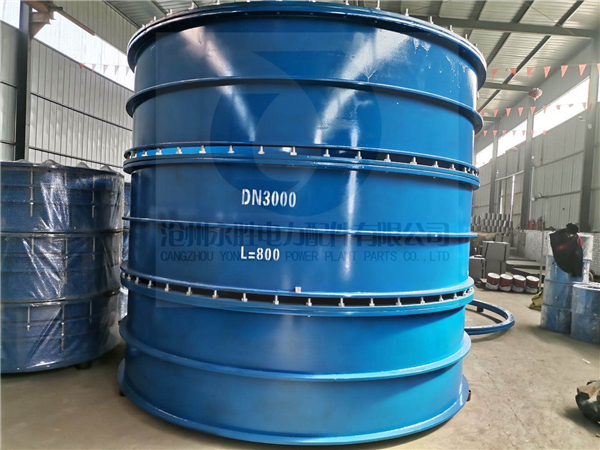

柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件，一般生產企業是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。柔性防水套管穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，必須將套管一次凝固于墻內；柔性防水套管施廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位。

剛性防水套管是鋼管外加翼環（鋼板做的環形套在鋼管上），裝于墻內（多為混凝土墻），用于一般管道穿墻，利于墻體的防水，而柔性防水套管除了外部翼環，內部還有檔圈之類的，法蘭內絲，有成套賣的，也可自己加工，用于有減震需要的管路，如和水泵連接的管道穿墻時。

不管是柔性防水套管還是剛性防水套管都是用于管道穿過受有振動或有嚴密防水要求的建筑物墻壁的五金配件，常用于建筑、化工、鋼鐵、自來水、污水處理等單位。

剛性防水套管和柔性防水套管直觀的不同，外觀上看就是不同的，柔性防水套管內部有橡膠止水環，如用在水池壁時防止漏水。它們安裝長度是不一樣的，柔性套管的標準長度是300mm而剛性套管的標準長度是200mm，但是它們有個共同點就是可以根據施工的需要任意加長或減短。

常用種類

——管道穿越基礎、內墻、樓板等處時，避免管道（有壓管道，如，給水、暖氣等）使用時，對建筑物造成擾動，同時便于管道的安裝與維修，設置的、大于安裝管道外徑的、材質與長度均符合要求的、安裝在基礎、內墻、樓板等管道穿越處短管。

——普通套管，多用焊接管制成，套管兩端應機械裁口（如，用無齒鋸等），對壁厚要求不嚴。

——管道穿越地下室等有防水要求的建筑物、構筑物時，設置的特殊制作的套管。常用剛性防水套管。

——剛性防水套管，需在套管外焊接止水環翼，對套管的壁厚、環翼的壁厚都有嚴格的要求，并應保證焊縫質量。

——柔性防水套管：外部焊接止水翼環，內部設有密封墊，法蘭內絲連接，根據管道安裝的實際情況設計訂制，用于墻體兩面都需要做防水，建議您使用柔性防水套管。比如潛水式水泵給排水系統管道墻體兩端都要給予防水處理，防止結構滲水

安裝方法

“隨土建施工一起安裝”

——管道穿混凝土構造的剪力墻基礎、穿梁、穿異形柱時，應隨土建一起安裝。原因是，預留孔洞后，套管與混凝土之間的二次澆注不好處理；有的無法處理，如地下室基礎混凝土剪力墻上安裝剛性防水套管。

“安裝管道前安裝”

——指管道穿混凝土樓板、普通磚墻時，一般都在混凝土樓板上預留孔洞，普通磚墻可以后鑿過墻眼。樓板處，在安管道之前，掉通線、安裝套管。磚墻上，畫線，栽設支架，找好坡度，安裝套管。

首先，防水套管管道在安裝使用前應先觀察其外觀、灌水和外壁沖水逐根檢查有無裂縫、有無砂眼。

其次，檢查所有管件有無裂縫、有無砂眼、管壁是否厚薄均勻。

再次，檢查所有承插口是否到位、牢固、密實。

完后，防水套管安裝時的管道坡度應均勻，不得有倒坡，屋面出口處管道坡度應適當增大。

防水套管的管道安裝應按施工驗收規范設置支吊架。

注意事項

防水套管安裝注意：當迎水面為腐蝕性介質時，可采用封堵材料將縫隙封堵套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆注范圍應比翼環直徑（D5）大200，而且必須將套管一次澆固于墻內。穿管處混凝土墻厚應不小于300，否則應使用墻壁一邊加厚或兩邊加厚。加厚部分的直徑至少為D5+200。套管的重量以L=300計算，如墻厚大于300時，應另行計算

分類說明

常用防水套管分為剛性和柔性兩種。選型時應注意：防水套管是根據 建筑科學研究院研制設計的S312、02S404標準圖集制造的。剛性防水套管適用于飲用水水池防水套管的安裝，在水泥填打完畢以后進行，填嵌密封膏時，應保證縫內各接觸面無銹蝕，漆皮，污物，且干凈，干燥。一般適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物；穿墻處之墻壁，如遇非混凝土?xí)r應改用混凝土墻壁，而且必須將套管一次凝固于墻內；防水套管施用于建筑、化工、鋼鐵、自來水、污水處理等單位。

防水套管分類：柔性防水套管，剛性防水套管，鋼制柔性防水套管，兩側防護剛性密閉套管，04FS02柔性密閉套管，加長型柔性防水套，不銹鋼防水套管等。

柔性和剛性的區別

一、柔性防水套管：外部焊接止水翼環，內部設有密封墊，法蘭內絲連接，根據管道安裝的實際情況設計訂制，用于墻體兩面都需要做防水，建議您使用柔性防水套管。比如潛水式水泵給排水系統管道墻體兩端都要給予防水處理，防止結構滲水！

二、剛性防水套管：套管外壁焊接防水翼環。根據設計院下發結構工程圖紙，提前將防水套管預埋于混凝土墻內，如果僅僅是考慮管道的穿墻，而不考慮穿墻后，墻體兩面的防水性能以及管道的位移變形，就可以選用剛性防水套管，多用于地下室，人防工程的墻體防水。

防腐和刷漆

1、噴砂除銹之前，檢查所有防水套管的橢圓度、壁厚和材質是否符合材料規范，否則不得使用。
　　2、噴砂除銹應除去管道表面的油漆 、油脂、氧化物等，要經QC部門和業主認可并作好記錄，方可防腐和刷漆。
　　3、管道防腐按防水套管圖紙和規范要求進行。
　　4、刷漆前應充分?jǐn)嚢枵{(diào)和底漆，用棉紗頭或壓縮空氣除去管道表面的灰塵和水分，當天除銹的防水套管必須當天刷一道底漆，二道底漆未干之前，不得刷二道底漆，管道表面底漆應均勻，無漏點。
　　5、管道兩端留50mm以上不用刷漆，同規格、壁厚和材質的管道盡量放在一起除銹，除銹完后應作標記移植,刷底漆完后，每根管道都得作標記移植。
　　6、管道除銹、刷漆完后防水套管兩端應封閉，運輸和吊裝過程中防止管道涂層被破壞，應采取保護措施。
