玻璃鱗片涂料的組成主要包括玻璃鱗片的防銹顏料和具有成膜樹脂。玻璃鱗片涂料常用的成膜樹脂包括環氧樹脂、酚醛環氧樹脂、不飽和聚酯樹脂和乙烯酯樹脂等。

　　其中玻璃鱗片環氧涂料的應用。環氧樹脂具有黏合力，對于部分底材的附著力好;具有物理力學性能的耐化學品性。其與玻璃鱗片顏料配用，制成的玻璃鱗片環氧涂料作為云鐵環氧中間漆，不采用富鋅底漆，玻璃鱗片環氧涂料的防腐蝕性。

　　玻璃鱗片聚酯涂料具有耐化學品性、耐磨性，在船舶涂裝，特別是甲板通道、甲板、破冰船船殼等處應用廣泛。玻璃鱗片乙烯酯涂料，耐化學品性和耐溶劑性，用于貯罐內壁時，其耐化學品性聚酯類涂料高，耐堿性強。

　　玻璃鱗片涂料防腐機理

　　玻璃鱗片的厚度一般為2~5μm，一般溶劑型玻璃鱗片環氧涂料的干膜厚度達200~400μm，且涂層中有數十層至上百層的鱗片排列，涂層內形成復雜曲折的防滲透擴散路徑。

　　玻璃鱗片將涂層，使涂層中的微裂紋、微氣泡，且玻璃鱗片的收縮率是樹脂的幾分之一到幾十分之一，在涂料固化過程中，可以降低涂層的收縮應力，涂層的附著力，使得單道噴涂厚的涂層。

　　玻璃鱗片防腐涂料的防腐機理和云鐵在涂層中起到的作用，腐蝕介質(如空氣、水、酸堿等)的擴散滲透路線，使其難以滲透到基材來防腐蝕。

　　使用玻璃鱗片防銹顏料，由多層與基材近似平行排列的玻璃鱗片顏料構成的魚鱗效應，可將腐蝕介質的滲透距離延長數十倍。一般玻璃鱗片片徑縱橫大，涂層的抗滲透性能強，但是涂層的表觀相對差些。

　　一般采用片徑大小不一的玻璃鱗片混合使用，獲得大片徑玻璃鱗片與底材呈平行排列，小片徑的玻璃鱗片以不同角度穿插于空隙中。

　　作為面漆使用時，會使用片徑小的玻璃鱗片顏料，以獲得平整的涂層。

玻璃鱗片顏料進行處理，可以其強度和與成膜樹脂的結合力。對于涂層而言，可以其耐磨性和抗滲透性。

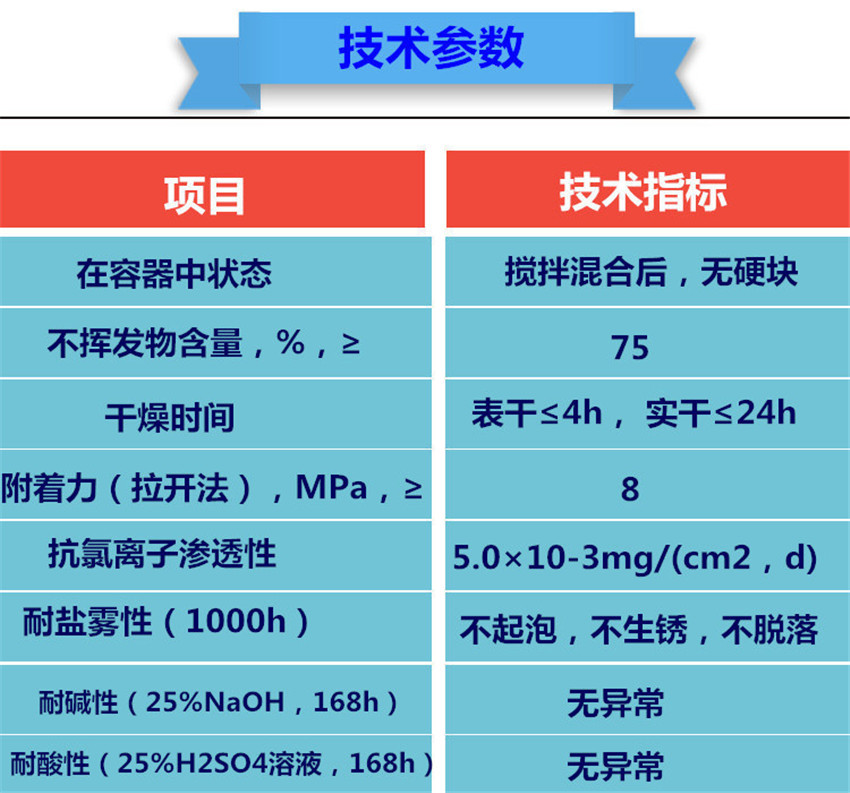

1.耐化學性

　　常用的環氧樹脂、不飽和聚酯樹脂基鱗片涂料有好耐酸、堿、石油溶劑、各類鹽和水的侵蝕。

　　2.物理機械性能

　　玻璃鱗片填充在樹脂基玻璃鱗片涂料的涂層中，提高了機械強度、表面硬度、耐磨性和附著力；同時降低了涂層的熱膨脹系數和固化收縮率，對熱沖擊的抵抗能力和耐熱性。

　　3.耐候性

　　玻璃鱗片的折光率與樹脂，其表面微曲，它平行排列于涂層中可反射紫外線，從而降低樹脂。

　　4.介電性能

　　合成樹脂是絕緣體，但在潮濕環境下介電性會變壞，以致不能用在絕緣場合。玻璃鱗片是絕緣體，它同樣有抗水汽滲透性。
