產品概述

本產品外型小巧輕便，美觀堅固，便于攜帶和組裝，風向標形狀設計合理，對自然界大氣風向具有準確的定位作用。采用聚碳材質，具有防雨、防腐蝕、抗老化、堅固實用等優點。

功能特點

◆體積小，重量輕，野外攜帶安裝極為方便，防水防震結構設計，可在野外全天候使用

◆檢測精度高，系統采用低功耗環保節能設計，數字處理技術

◆量程寬，穩定性好

◆數據信息顯示線性度好，信號傳輸距離長，抗外界干擾能力強

工作原理

內部采用霍爾角度傳感器。并選用低慣性輕金屬風向標響應風向。當風向發生變化，尾翼轉動通過軸桿帶動軸芯磁鐵轉動，從而在輸出變化的電壓信號。

技術參數

供電電壓：7V～24V DC

測量范圍：0--359度： (0.4V,或4MA對應0度，北的方向)

                 16個方向：（每增加0.1v或1ma增加一個方位，0.4-2v，或4-20ma，16個刻度對應16個方位）

測量精度：±1度

工作電流：＜15mA

負載能力：小于600歐 一般建議250歐

信號輸出：

　電壓型：

　　輸入電壓：7V～24V   DC

　　輸出信號：0.4～2V

　　風向值=（輸出電壓-0.4）/1.6*360

　輸入電壓： 12V～24V   DC

　輸出信號：1～5V

　　風向值=（輸出電壓-1）/4*360

      輸入電壓： 9V～24V   DC

　　輸出信號：0～5V

　　風向值=輸出電壓/5*360

電流型：

　　輸入電壓：12V～24 V   DC

　　輸出信號： 4～20mA

　　風向值=（輸出電流-4）/16*360

   RS485型：

　　輸入電壓：7V～24 V   DC

　　通信協議：Modbus-RTU

設備功耗：<25mA

防護等級：IP66

響應時間：2s

適用范圍

該傳感器可測量室外環境中的風向，可以測量以標簽北為起點的0-359度的自然界風向，具有很高的性價比。該儀器廣泛用于環境保護、氣象、農業、林業、水利、建筑、科研及教學等領域。

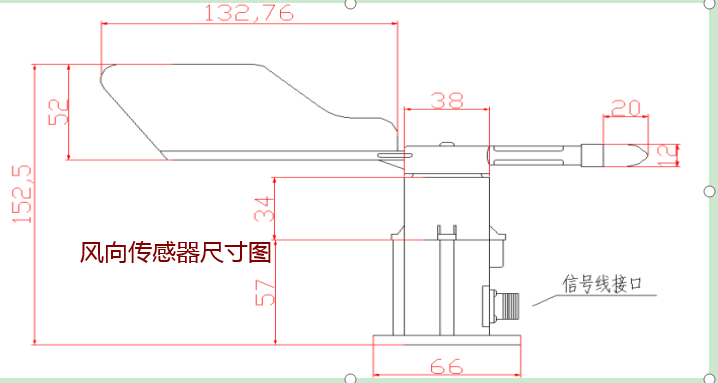

外型尺寸
